8853 Гидрант пожарный с двойным запиранием с фланцем Ду100
Рабочее давление: PN10, PN16 бар
Максимальная температура: 50оC
Стандартное исполнение:
PN10, PN16 фланец Ду 100 на 8 отверстий,
покрытие эпоксидно-порошковое RAL5005 250 мкм
Крышка из резины
Возможно исполнение крышки с резьбой 6"
из высокопрочный чугун ВЧ40 ГОСТ 7293
Другие исполнения по запросу
Конструктивные особенности:
Исполнение согласно ГОСТ Р 53961-2010. Верхнее резьбовое подключение 6" под стандартный стендер ГОСТ Р 53250-2009. Фланец ПГ Ду100, 8 отверстий - соответствует фланцам по ГОСТ 33259-2015. Запорный элемент (гриб) полностью вулканизирован EPDM, обеспечивает открытие сливного клапана при закрытии гидранта. Полное открытие после 13 оборотов Гидрант подготовлен для монтажа в обводненных грунтах. В комплект поставки входит патрубок водоотведения для установки гидранта в сухом грунте с низким уровнем грунтовых вод. При бесколодезной установке гидранта использовать ковер 9510 и опорную плиту 9522 Конструкция ПГ исключает вылет штанги при эксплуатации и проведении регламентных работ ПГ оснащен дополнительным отсекающим элементом - шаром, который позволяет ревизировать гидрант, без снижения давления в подводящей сети
Материалы изделия:
|
Колонка |
DN125, сталь 10 ГОСТ 1050, покрытие эпоксидно-порошковое RAL 5005 250 мкм |
|
Дистанционная труба |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Нижний корпус |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое RAL 5005 250 мкм |
|
Гриб |
высокопрочный чугун ВЧ40 ГОСТ 7293 покрытый износоустойчивым эластомером EPDM ГОСТ ISO 4097 |
|
Шар запирающий |
из алюминия АК12 ГОСТ 1583 покрытый износоустойчивым эластомером EPDM ГОСТ ISO 4097 |
|
Стержень |
холоднокатанный, нержавеющая сталь 20Х13 ГОСТ 5632 |
Применение:
В водопроводных и противопожарных сетях для забора воды
|

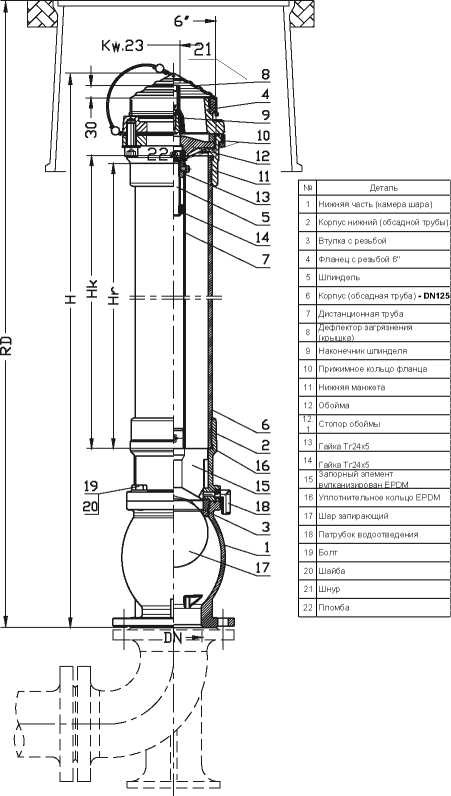

DN |
RD |
H |
Hr |
Hk |
Вес |
|
[мм] |
[кг] |
||||
|
100 |
750 |
500 |
225 |
237 |
34,6 |
|
1000 |
750 |
260 |
275 |
39,6 |
|
|
1250 |
1000 |
510 |
525 |
44,6 |
|
|
1500 |
1250 |
760 |
775 |
49,6 |
|
|
1750 |
1500 |
1010 |
1025 |
54,6 |
|
|
2000 |
1750 |
1260 |
1275 |
59,6 |
|
|
2250 |
2000 |
1510 |
1525 |
64,6 |
|
|
2500 |
2250 |
1760 |
1775 |
69,6 |
|
|
2750 |
2500 |
2010 |
2025 |
74,6 |
|
|
3000 |
2750 |
2260 |
2275 |
79,6 |
|
|
3250 |
3000 |
2510 |
2525 |
84,6 |
|
|
3500 |
3250 |
2760 |
2775 |
89,6 |
|
|
3750 |
3500 |
3010 |
3025 |
94,6 |
|
|
4000 |
3750 |
3260 |
3275 |
99,6 |
|
|
4250 |
4000 |
3510 |
3525 |
104,6 |
|
|
4500 |
4250 |
3760 |
3775 |
109,6 |
|
|
4750 |
4500 |
4010 |
4025 |
114,6 |
|
|
5000 |
4750 |
4260 |
4275 |
119,6 |
|
|
5250 |
5000 |
4510 |
4525 |
124,6 |
|
|
5500 |
5250 |
4760 |
4775 |
129,6 |
|
Монтаж и установка:
Внимание! Если монтаж гидранта производится не в обводненных грунтах, необходимо открутить заглушку из сливного отверстия. Вкрутить в сливное отверстие патрубок водоотведения (поз. 18), предварительно сняв его со шнура (поз. 21) крышки (поз. 8). Подземные гидранты ТИП 8853 с фланцем Ду100 могут устанавливаться на подземных трубопроводах вертикально в камерах и колодцах, а так же без их сооружения в грунт.
Указанные изделия приспособлены к монтажу на фланец Ду100 на 8 отверстий. Это может быть чугунный, ПЭ или ПВХ тройник, хомуты и т.п. При установке в колодец или камеру, обязательно крепление ПГ в горловине для исключения отклонения от вертикального положения. Установка должна обеспечивать возможность доступа обслуживающего персонала. Гидранты, поставленные и отрегулированные изготовителем, готовы к монтажу на трубопроводе.
При монтаже бесколодезным способом, для предотвращения заиливания сливного отверстия пожарного гидранта, необходимо применить щебеночную подсыпку, геоткань и защиту сливного клапана пожарного гидранта - позиция 8860. Все работы, связанные с демонтажем элементов гидрантов, могут привести к их разгерметизации.
