№5095Н4, №5096Н4 НАДЗЕМНЫЙ ПОЖАРНЫЙ ГИДРАНТ Н4 переламывающийся из оцинкованной стали, голова из чугуна HAWLE
Технические особенности:
Стандарт: ONORM F 2010 - EN 14384, EN 1074- 6 с расчетным местом излома для предотвращения поломки в аварийной ситуации
Макс, рабочее давление: 16 бар
Стандартная глубина заложения трубопровода: 1,50 м (на выбор возм. 1,25 м и 1,00 м)
Объемный расход: расход Q (м3/ч) при разности давлений 1 бар у всех гидрантов HAWLE Н4 выше, чем требуется согласно ONORM F 2010 и EN 14384
Остаточный объем воды: < EN 1074-6
- Размеры и отверстия фланца согласно EN 1092-2, ГОСТ 33259-20151 PN 16
Материал:
Голова гидранта: из высокопрочного чугуна, с эпоксидным, устойчивым к ультрафиолетовому излучению, покрытием RAL 9006
Стояк: толстостенная стальная труба, оцинкованная, с устойчивым к ультрафиолетовому излучению покрытием RAL 5003
Система управления: из нержавеющей стали
Основание гидранта: из высокопрочного чугуна, с эпоксидным покрытием RAL 5012
| № для заказа | DN | Отвод для забора воды | Вес | |||
| А | В | С | ||||
| 5095Н4* | 80 | 1 | 2 | 82,0 | ||
| 5096Н4* | 2 | 78,0 | ||||
| 5095Н4 | 100 | 1 | 2 | 85,0 | ||
| 5096Н4 | 2 | 81,0 | ||||
Угол наклона верхних отводов 77о

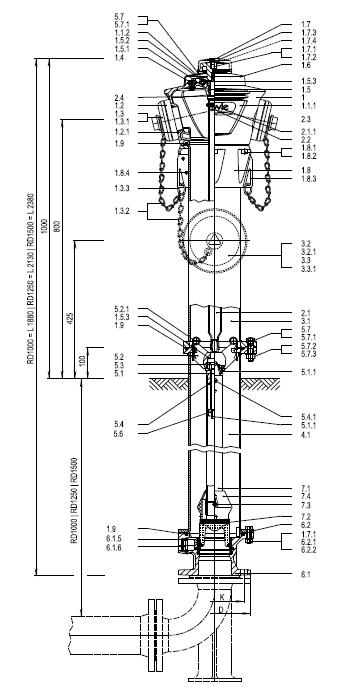

| DN | Отвод для забора воды | Глубина заложения трубопровода | Размеры и отверстия фланцевого соединения согласно EN 1092-2 | ||||||
| А | В | С | RD | DN | D | К | Болты | Количество | |
| 80 | 1 | 2 |
1,50 м 1,25 м 1,00 м |
80 | 200 | 160 | М16 | 8 | |
| 2 | |||||||||
| 100 | 1 | 2 | 100 | 220 | 180 | ||||
| 2 | |||||||||
