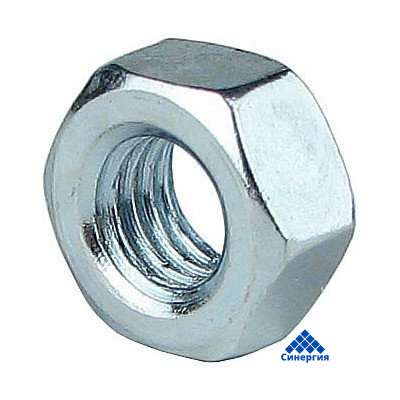

Гайка шестигранная ГОСТ 5915-70, оцинкованная
Гайка шестигранная ГОСТ 5915-70, оцинкованная, относится к метизам промышленного назначения, ее применяют на крупных предприятиях, при строительстве, в монтаже различных конструкций, не зависимо от уровня сложности механико-сборочных работ.
Диаметры от М2 до М48.
Цинковое покрытие обеспечивает защиту стали от коррозии.
Гайка шестигранная ГОСТ 5915-70 относится к метизам промышленного назначения, ее применяют на крупных предприятиях, при строительстве, в монтаже различных конструкций, не зависимо от уровня сложности механико-сборочных работ.
Стандарт определяет показатели классов прочности, диаметры, шаг резьбы, а также перечень материалов из которых может быть выполнена гайка. Если это сталь, то обязательно указывается марка. Изделие может обладать дополнительным покрытием, что также следует учитывать.
| Номинальный размер резьбы d | Крупный шаг резьбы | Мелкий шаг резьбы | Размер «под ключ» S | Диаметр описанной окружности е, не менее | da не менее | da не более | dw, не менее | hw не более | hw не менее | Высота m |
| М1,6 | 0,35 | - | 3,2 | 3,3 | 1,6 | 1,84 | 2,9 | 0,2 | 0,1 | 1,3 |
| М2 | 0,4 | - | 4 | 4,2 | 2 | 2,3 | 3,6 | 0,2 | 0,1 | 1,6 |
| М2,5 | 0,45 | - | 5 | 5,3 | 2,5 | 2,9 | 4,5 | 0,3 | 0,1 | 2 |
| М3 | 0,5 | - | 5,5 | 5,9 | 3 | 3,45 | 5 | 0,4 | 0,15 | 2,4 |
| М(3,5) | 0,6 | - | 6 | 6,4 | 3,5 | 4 | 5,4 | 0,4 | 0,15 | 2,8 |
| М4 | 0,7 | - | 7 | 7,5 | 4 | 4,6 | 6,3 | 0,4 | 0,15 | 3,2 |
| М5 | 0,8 | - | 8 | 8,6 | 5 | 5,75 | 7,2 | 0,5 | 0,15 | 4,7 |
| М6 | 1 | - | 10 | 10,9 | 6 | 6,75 | 9 | 0,5 | 0,15 | 5,2 |
| М8 | 1,25 | 1 | 13 | 14,2 | 8 | 8,75 | 11,7 | 0,6 | 0,15 | 6,8 |
| М10 | 1,5 | 1,25 | 16 | 17,6 | 10 | 10,8 | 14,5 | 0,6 | 0,15 | 8,4 |
| М12 | 1,75 | 1,25 | 18 | 19,9 | 12 | 13 | 16,5 | 0,6 | 0,15 | 10,8 |
| М(14) | 2 | 1,5 | 21 | 22,8 | 14 | 15,1 | 19,2 | 0,6 | 0,15 | 12,8 |
| М16 | 2 | 1,5 | 24 | 26,2 | 15 | 17,3 | 22 | 0,8 | 0,2 | 14,8 |
| М(18) | 2,5 | 1,5 | 27 | 29,6 | 18 | 19,4 | 24,8 | 0,8 | 0,2 | 16,4 |
| М20 | 2,5 | 1,5 | 30 | 33 | 20 | 21,6 | 27,7 | 0,8 | 0,2 | 18 |
| М(22) | 2,5 | 1,5 | 34 | 37,3 | 22 | 23,8 | 31,4 | 0,8 | 0,2 | 19,8 |
| М24 | 3 | 2 | 36 | 39,6 | 24 | 25,9 | 33,2 | 0,8 | 0,2 | 21,5 |
| М(27) | 3 | 2 | 41 | 45,2 | 27 | 29,2 | 38 | 0,8 | 0,2 | 23,6 |
| М30 | 3,5 | 2 | 46 | 50,9 | 30 | 32,4 | 42,7 | 0,8 | 0,2 | 25,6 |
| М36 | 4 | 3 | 55 | 60,8 | 36 | 38,9 | 51,1 | 0,8 | 0,2 | 31 |
| М42 | 4,5 | 3 | 65 | 71,3 | 42 | 45,4 | 59,9 | 0,8 | 0,25 | 34 |
| М48 | 5 | 3 | 75 | 82,6 | 48 | 51,8 | 69,4 | 0,8 | 0,25 | 38 |
Диаметры в скобках применять не рекомендуется - примечание.
Цинковое покрытие обеспечивает защиту стали от коррозии
