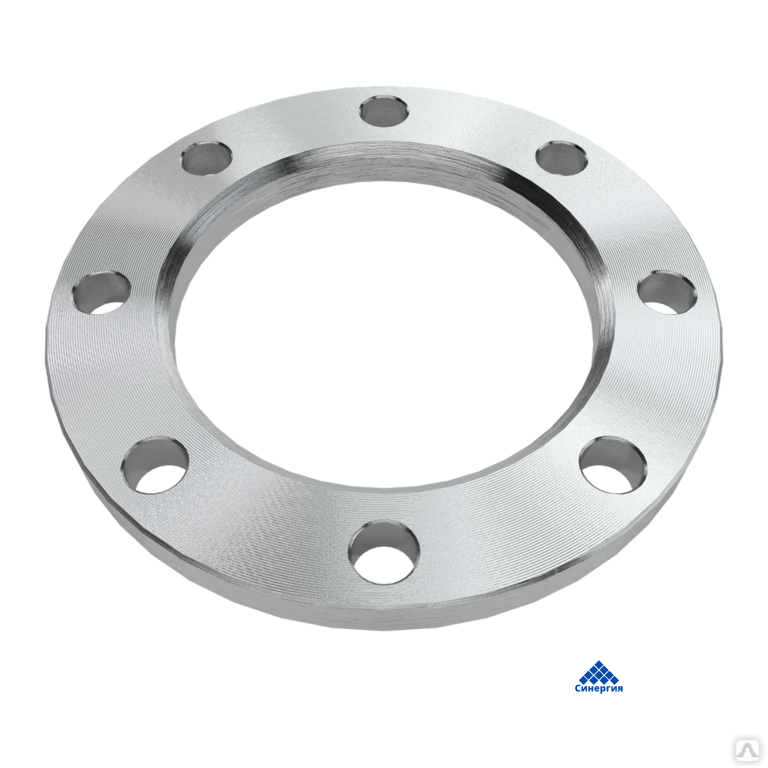

Фланец свободный под втулку ПНД
Прижимной стальной фланец для полиэтиленовых труб, самый распространенный способ соединения полиэтиленовых труб со стальными или чугунными задвижками, арматурой, а также при необходимости - двух ПЭ труб друг с другом.
Прижимной стальной фланец для полиэтиленовых труб, самый распространенный способ соединения полиэтиленовых труб со стальными или чугунными задвижками, арматурой, а также при необходимости - двух ПЭ труб друг с другом. Используется вместе со втулкой под фланец ПЭ100. Внутренний диаметр фланцев соответствует посадочному размеру втулки
- Материал корпуса : сталь 20
- Среда : вода, газ
- Максимальное рабочее давление, Ру, кгс/см2 : 16 - вода, 10 - газ
- Область применения : для систем водоснабжения и газоснабжения
Наружный диаметр трубы ПНД (de), мм |
D, мм | k,мм | d1, мм | b, мм | n, шт | d, мм | Масса, кг |
Максимальное рабочее давление 1,0 МПа | |||||||
25 | 105 | 75 | 34 | 12 | 4 | 14 | 0,669 |
32 | 115 | 85 | 42 | 12 | 4 | 14 | 0,787 |
40 | 135 | 100 | 51 | 14 | 4 | 18 | 1,23 |
50 | 145 | 110 | 62 | 15 | 4 | 18 | 1,46 |
63 | 160 | 125 | 78 | 15 | 4 | 18 | 1,68 |
75 | 180 | 145 | 92 | 17 | 4 | 18 | 2,36 |
90 | 195 | 160 | 108 | 17 | 4 | 18 | 2,62 |
110 | 215 | 180 | 128 | 19 | 8 | 18 | 3,185 |
125 | 215 | 180 | 135 | 19 | 8 | 18 | 2,96 |
140 | 245 | 210 | 158 | 21 | 8 | 18 | 4,19 |
160 | 280 | 240 | 178 | 21 | 8 | 22 | 5,52 |
180 | 280 | 240 | 188 | 21 | 8 | 22 | 5,05 |
200 | 335 | 295 | 225 | 21 | 8 | 22 | 7,44 |
225 | 335 | 295 | 238 | 21 | 8 | 22 | 6,67 |
250 | 390 | 350 | 273 | 23 | 12 | 22 | 10,1 |
280 | 390 | 350 | 294 | 23 | 12 | 22 | 8,45 |
315 | 440 | 400 | 338 | 24 | 12 | 22 | 10,8 |
355 | 500 | 460 | 376 | 24 | 16 | 22 | 14,9 |
400 | 365 | 515 | 430 | 26 | 16 | 26 | 19,7 |
450 | 670 | 620 | 517 | 28 | 20 | 26 | 28,9 |
500 | 670 | 620 | 533 | 28 | 20 | 26 | 26,0 |
560 | 780 | 725 | 618 | 31 | 20 | 30 | 39,7 |
630 | 780 | 725 | 645 | 31 | 20 | 30 | 33,2 |
710 | 895 | 840 | 740 | 34 | 24 | 30 | 48,4 |
800 | 1010 | 950 | 843 | 37 | 24 | 33 | 64,3 |
900 | 1110 | 1050 | 947 | 40 | 28 | 33 | 74,8 |
1000 | 1220 | 1160 | 1050 | 43 | 28 | 33 | 93,8 |
1200 | 1455 | 1380 | 1260 | 51 | 32 | 39 | 151 |
Наружный диаметр трубы ПНД, мм |
D, мм | k,мм | d1, мм | b, мм | n, шт | d, мм | Масса, кг |
Максимальное рабочее давление 1,6 МПа | |||||||
25 | 105 | 75 | 34 | 14 | 4 | 14 | 0,781 |
32 | 115 | 85 | 42 | 16 | 4 | 14 | 1,05 |
40 | 135 | 100 | 51 | 16 | 4 | 18 | 1,41 |
50 | 145 | 110 | 62 | 17 | 4 | 18 | 1,66 |
63 | 160 | 125 | 78 | 19 | 4 | 18 | 2,13 |
75 | 180 | 145 | 92 | 21 | 4 | 18 | 2,92 |
90 | 195 | 160 | 108 | 21 | 4 | 18 | 3,23 |
110 | 215 | 180 | 128 | 23 | 8 | 18 | 3,85 |
125 | 215 | 180 | 135 | 23 | 8 | 18 | 3,59 |
140 | 245 | 210 | 158 | 25 | 8 | 18 | 4,98 |
160 | 280 | 240 | 178 | 25 | 8 | 22 | 6,58 |
180 | 280 | 240 | 188 | 25 | 8 | 22 | 6,01 |
200 | 335 | 295 | 225 | 27 | 12 | 22 | 9,25 |
225 | 335 | 295 | 238 | 27 | 12 | 22 | 8,25 |
250 | 405 | 355 | 273 | 28 | 12 | 26 | 14,0 |
280 | 405 | 355 | 294 | 28 | 12 | 26 | 11,9 |
315 | 460 | 410 | 338 | 28 | 12 | 26 | 15,3 |
355 | 520 | 470 | 376 | 30 | 16 | 26 | 21,8 |
400 | 580 | 525 | 430 | 34 | 16 | 30 | 28,6 |
450 | 710 | 650 | 517 | 44 | 20 | 33 | 58,1 |
500 | 710 | 650 | 533 | 44 | 20 | 33 | 53,5 |
560 | 840 | 770 | 618 | 45 | 20 | 39 | 81,0 |
630 | 840 | 770 | 645 | 45 | 20 | 39 | 71,6 |
710 | 910 | 840 | 740 | 47 | 24 | 39 | 70,4 |
800 | 1020 | 950 | 843 | 49 | 24 | 39 | 88,2 |
900 | 1120 | 1050 | 947 | 54 | 28 | 39 | 104 |
1000 | 1255 | 1170 | 1050 | 58 | 28 | 45 | 148 |
1200 | 1485 | 1390 | 1260 | 71 | 32 | 52 | 231 |
