№9920 Электропривод
Особенности модели:
- В стандартном исполнении 400 В, 50 Гц, трехфазный двигатель, легко настраиваемый переключатель счетного ролика для обоих конечных положений, двойной моментный выключатель, датчик светового сигнала, обогрев переключающего устройства и теплового выключателя; штурвал для аварийного управления
- Не имеет собственных органов управления и индикации. Для управления электроприводом необходимо использовать блок управления AUMA (Matic/ Aumatic) или щит управления электроприводом (несколькими электроприводами)
- Вид соединения: DIN 3210 G О и G 1/2
- Вид привода: DIN 3210 Е
- Класс защиты привода: IP 68
- Класс защиты выключателей: IP 66 - - Исполнения, отличающиеся от стандарта, по запросу
| Задвижка Е2 | Электропривод | ||||||||

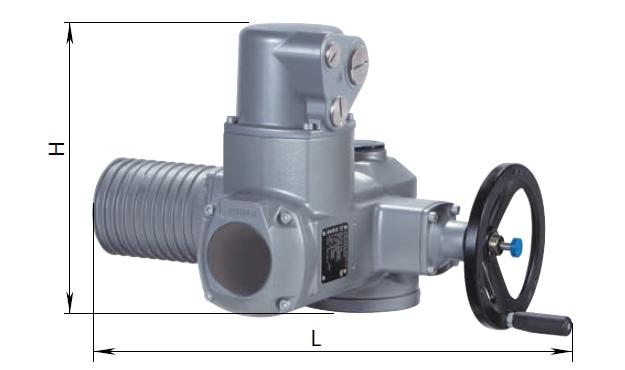

| DN | MOP (PN) | Тип | макс. крутящий момент | L | B | H | Beс | ||
| 50-100 | 16 | SA 07.6 | 60 | 514 | 300 | 288 | 21,0 | ||
| 125-200 | SA 10.2 | 120 | 536 | 312 | 290 | 23,5 | |||
| 250-400 | SA 14.2 | 250 | 725 | 375 | 316 | 50,0 | |||
| 500-600 | SA 14.6 | 500 | 728 | 375 | 316 | 50,0 | |||
| DN | Электропривод об/мин | ~ Время закрывания |
| 50-80 | 16 | 1,0 min |
| 100-125 | 16 | 1,5 min |
| 150-200 | 16 | 2,0 min |
| 250 | 16 | 2,5 min |
| 300-400 | 22 | 2,5 min |
| 500-600 | 16 | 4,5 min |
Прочие исполнения и другое время закрывания по запросу!
Внимание: использование электропривода с задвижкой HAWLE-E2 для регулирования потока жидкости не допускается; Для использования задвижки HAWLE-E2 с установленным электроприводом при заказе необходимо сообщить:
1. Рабочее давление
2. Монтажное положение задвижки
3. Количество операций открытия/закрытия за 24 часа
*Может использоваться на сетях водоотведения
