Цокольный ввод
Газоснабжение жилых домов обычно осуществляется газом низкого давления. Ввод газопровода в жилое помещение от подземного газопровода осуществляется с помощью цокольного ввода. Направление ввода должно по возможности обеспечить наиболее короткий путь поступления газа в определенную часть дома; при этом выдерживают необходимое расстояние между газопроводом и пересекаемыми подземными сооружениями (водопровод, канализация, электрические и телефонные кабели и др.).

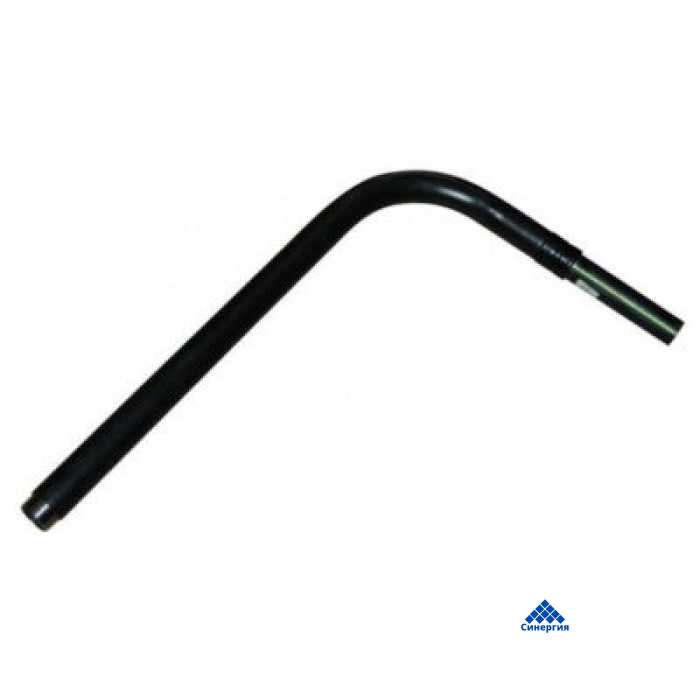

Цокольный ввод представляет собой неразъемное соединение полиэтиленовой и стальной трубы и предназначен для перехода наружного подземного газопровода в надземное положение непосредственно у здания. Неразъемное соединение выполняется в стальном футляре для защиты цокольного ввода от механических повреждений и предотвращения охлаждения трубы. С обеих сторон футляр закрывается заглушками.

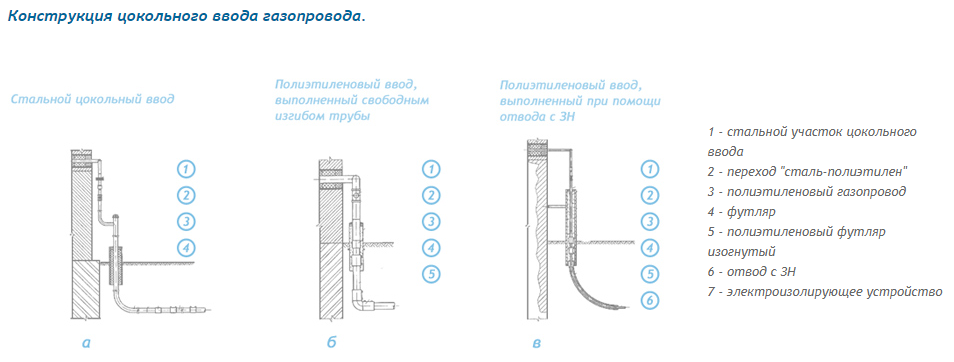

Цокольные вводы изготавливаются:
- из металлической изолированной трубы с переходом с полиэтилен-сталь на горизонтальном участке газопровода;
- со свободным изгибом полиэтиленовой трубы (рис б);
- с прямым участком полиэтиленовый трубы (i-бразный цокольный ввод) для последующей сварки при помощи отвода с закладным нагревателем (рис в).
Возможно исполнение торца металлической трубы:
- под сварку;
- под резьбу.
Оригинальная конструкция и технология изготовления цокольных вводов позволит Вам решить проблемы, возникающие при проектировании и строительстве газораспределительных систем:
1. Отпадает необходимость в отделочных работах.
2. Отпадает необходимость в радиографическом контроле и затрат на просветку из-за отсутствия сварного стыка.
3. Идеальная гидроизоляция ввода с футляром обеспечит срок службы не менее расчетного для газопровода.
4. Отпадает необходимость применения ИС за счёт надёжной центровки и электроизоляции (не менее 40 Мом).
5. Эксплуатация до – 40°С наружного воздуха за счёт усиленной теплоизоляции футляра.
6. Возможность использования в районах с сейсмической активностью (коэффициент запаса прочности не менее 3, радиус отвода ЦВ не менее 5 диаметров).
7. Возможность использования в пучинистых грунтах (нижняя часть отвода ЦВ изготавливается из цельнотянутых труб (в бухтах) полиэтилена средней плотности.
