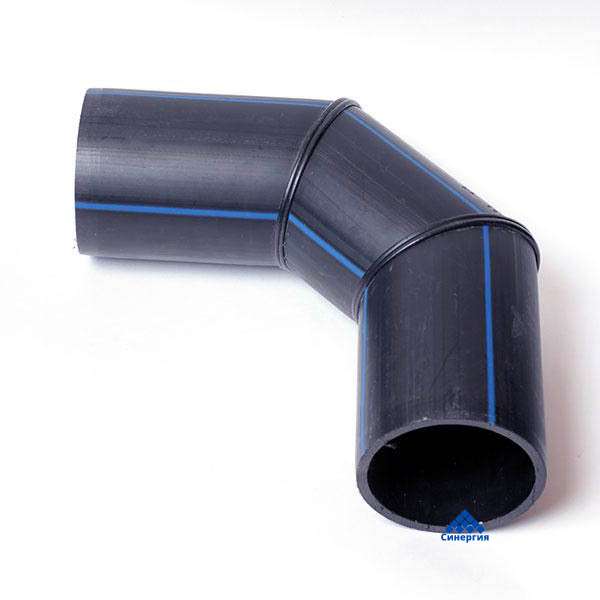

Отвод 90º сегментный
- Отвод 90º сегментный.
- Соединительные детали изготовляют из напорных труб из полиэтилена ПЭ 100 по ГОСТ 18599 (ТУ 2248-016-40270293), а втулки под фланец с удлиненным хвостовиком изготовляют с использованием втулки под фланец, изготовленной литьем под давлением, например, по ТУ 2248-002-59355492 и привариваемой трубы по ГОСТ 18599 (ТУ 2248-016-40270293).
Область применения:
Водоснабжение и напорное водоотведение.
Тройники и отводы при монтаже трубопровода рекомендуется замоноличивать в армированный бетон (в виде опор) для снятия дополнительных нагрузок (изгибающих, осевых), возникающих под действием внутреннего давления воды в местах поворотов и ответвлений трубопроводов.
Расчет дополнительных усилий рекомендуется проводить с учетом размеров трубопровода, конструкции соединительных деталей и номинального давления

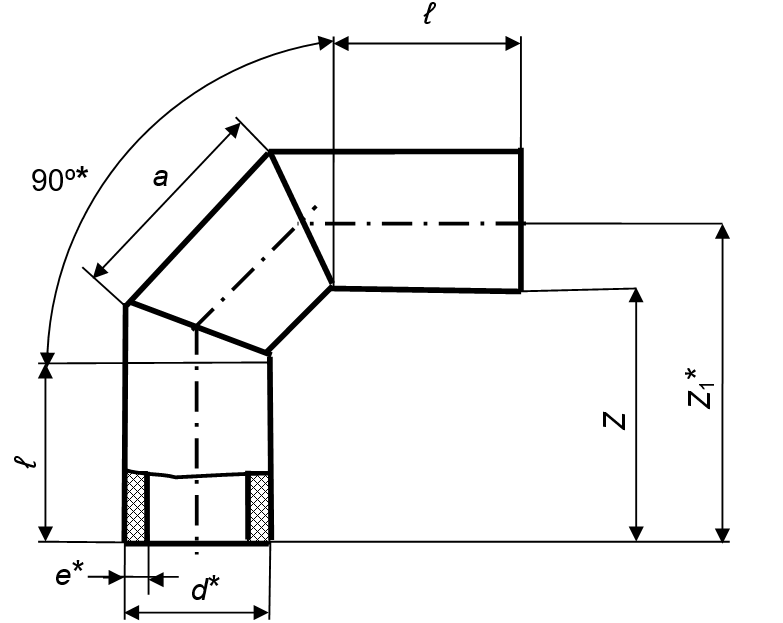

Техническая информация
|
d* |
ℓ |
a |
Z |
Z1 |
Расчетная масса, кг |
|||||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
SDR 26 |
SDR 21 |
SDR 17,6 |
SDR 17 |
SDR 13,6 |
SDR 11 |
SDR 9 |
||
|
90 |
185 |
7 |
150 |
4 |
238 |
10 |
283 |
0,46 |
0,57 |
0,67 |
0,70 |
0,86 |
1,04 |
1,24 |
|
110 |
185 |
7 |
170 |
4 |
240 |
10 |
295 |
0,72 |
0,88 |
1,05 |
1,08 |
1,33 |
1,61 |
1,93 |
|
125 |
190 |
7 |
170 |
7 |
237 |
12 |
299 |
0,95 |
1,16 |
1,37 |
1,42 |
1,75 |
2,12 |
2,53 |
|
140 |
195 |
7 |
215 |
7 |
264 |
12 |
334 |
1,31 |
1,61 |
1,90 |
1,96 |
2,41 |
2,92 |
3,50 |
|
160 |
200 |
8 |
245 |
8 |
279 |
14 |
359 |
1,82 |
2,23 |
2,64 |
2,73 |
3,36 |
4,07 |
4,87 |
|
180 |
203 |
8 |
265 |
8 |
284 |
14 |
374 |
2,40 |
2,94 |
3,48 |
3,59 |
4,42 |
5,36 |
6,41 |
|
200 |
208 |
8 |
290 |
8 |
295 |
14 |
395 |
3,12 |
3,82 |
4,52 |
4,67 |
5,74 |
6,97 |
8,32 |
|
225 |
213 |
8 |
320 |
10 |
307 |
15 |
419 |
4,17 |
5,11 |
6,04 |
6,24 |
7,68 |
9,32 |
11,1 |
|
250 |
310 |
10 |
345 |
10 |
407 |
17 |
532 |
6,66 |
8,16 |
9,65 |
9,97 |
12,26 |
14,88 |
17,78 |
|
280 |
320 |
10 |
365 |
10 |
413 |
17 |
553 |
8,70 |
10,66 |
12,6 |
13,1 |
16,1 |
19,4 |
23,2 |
|
315 |
370 |
10 |
380 |
10 |
453 |
17 |
611 |
12,3 |
15,1 |
17,8 |
18,4 |
22,6 |
27,4 |
32,8 |
|
355 |
370 |
10 |
455 |
10 |
483 |
17 |
660 |
16,2 |
20,4 |
24,1 |
24,9 |
30,6 |
37,2 |
44,4 |
|
400 |
378 |
10 |
500 |
10 |
496 |
17 |
696 |
22,2 |
27,2 |
32,1 |
33,2 |
40,9 |
49,6 |
59,2 |
|
450 |
385 |
10 |
570 |
10 |
523 |
17 |
748 |
30,0 |
36,7 |
43,4 |
44,8 |
55,2 |
66,9 |
80,0 |
|
500 |
443 |
10 |
625 |
20 |
591 |
24 |
841 |
41,7 |
51,1 |
60,4 |
62,4 |
76,8 |
93,2 |
111,4 |
|
560 |
453 |
15 |
695 |
20 |
615 |
29 |
895 |
55,4 |
68,0 |
80,3 |
83,0 |
103 |
124 |
– |
|
630 |
460 |
15 |
770 |
20 |
634 |
29 |
949 |
74,1 |
90,8 |
107 |
111 |
136 |
165 |
– |
|
710 |
950 |
20 |
1490 |
50 |
1582 |
55 |
1937 |
189 |
231 |
273 |
282 |
347 |
422 |
– |
|
800 |
1000 |
20 |
1540 |
50 |
1615 |
55 |
2015 |
250 |
307 |
362 |
374 |
460 |
559 |
– |
|
900 |
1000 |
30 |
1600 |
50 |
1599 |
65 |
2049 |
322 |
395 |
466 |
482 |
– |
– |
– |
|
1000 |
1050 |
30 |
1650 |
60 |
1626 |
91 |
2126 |
414 |
508 |
600 |
620 |
– |
– |
– |
|
1200 |
1100 |
30 |
1750 |
60 |
1630 |
91 |
2230 |
628 |
770 |
910 |
- |
– |
– |
– |
