Втулка сварная
- Втулка сварная.
- Соединительные детали изготовляют из напорных труб из полиэтилена ПЭ 100 по ГОСТ 18599 (ТУ 2248-016-40270293), а втулки под фланец с удлиненным хвостовиком изготовляют с использованием втулки под фланец, изготовленной литьем под давлением, например, по ТУ 2248-002-59355492 и привариваемой трубы по ГОСТ 18599 (ТУ 2248-016-40270293).
Область применения:
Водоснабжение и напорное водоотведение.
Тройники и отводы при монтаже трубопровода рекомендуется замоноличивать в армированный бетон (в виде опор) для снятия дополнительных нагрузок (изгибающих, осевых), возникающих под действием внутреннего давления воды в местах поворотов и ответвлений трубопроводов.
Расчет дополнительных усилий рекомендуется проводить с учетом размеров трубопровода, конструкции соединительных деталей и номинального давления

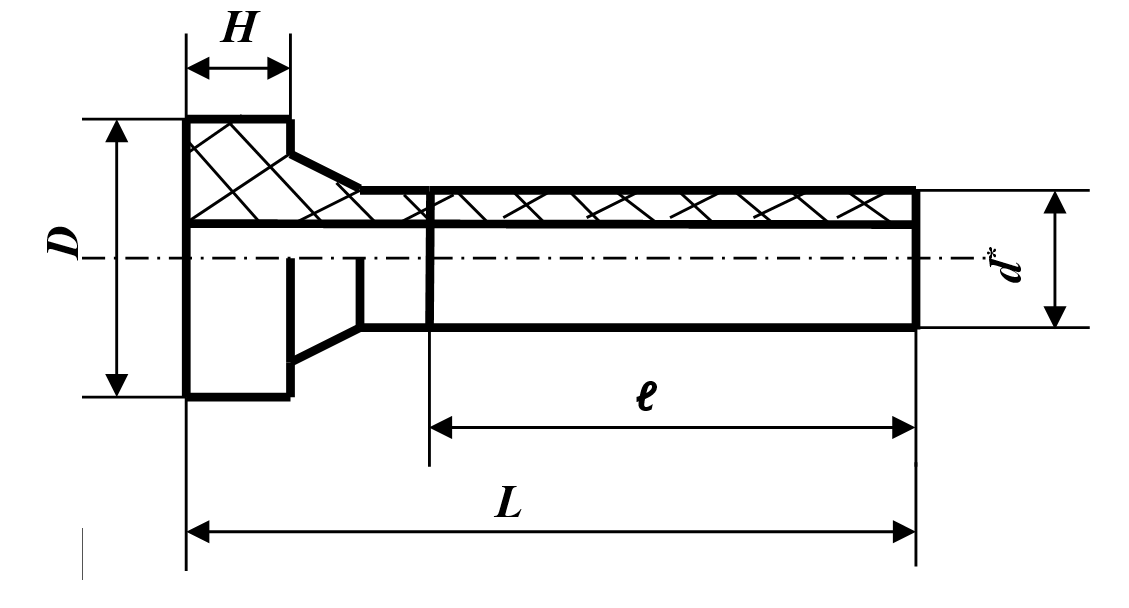

Техническая информация
d* |
ℓ |
L |
D |
H |
Расчетная масса, кг |
|||||||
Номин. |
Пред.откл. ± |
Номин. |
Пред.откл.± |
SDR 26 |
SDR 21 |
SDR 17,6 |
SDR 17 |
SDR 13,6 |
SDR 11 |
|||
250 |
400 |
10 |
500 |
10 |
320 |
35 |
4,77 |
5,55 |
6,32 |
6,52 |
7,68 |
9,02 |
280 |
400 |
10 |
500 |
10 |
320 |
35 |
5,00 |
6,03 |
6,96 |
7,06 |
8,67 |
10,4 |
315 |
400 |
10 |
500 |
10 |
370 |
35 |
6,63 |
7,87 |
9,09 |
9,43 |
11,3 |
13,4 |
355 |
400 |
15 |
520 |
15 |
430 |
50 |
9,2 |
10,8 |
12,4 |
12,9 |
15,3 |
18,1 |
400 |
600 |
15 |
715 |
15 |
482 |
50 |
15,6 |
18,5 |
21,3 |
22,1 |
26,2 |
31,2 |
450 |
600 |
15 |
730 |
15 |
585 |
50 |
23,9 |
27,4 |
31,2 |
32,3 |
37,7 |
44,1 |
500 |
600 |
20 |
715 |
20 |
585 |
60 |
24,0 |
28,7 |
32,9 |
34,2 |
40,7 |
48,4 |
560 |
600 |
20 |
730 |
20 |
685 |
60 |
33,5 |
39,4 |
44,9 |
46,5 |
56,0 |
64,8 |
630 |
600 |
20 |
715 |
20 |
685 |
60 |
34,5 |
41,8 |
48,6 |
50,7 |
61,1 |
73,3 |
710 |
1000 |
20 |
1120 |
20 |
800 |
60 |
68,5 |
83,1 |
96,5 |
101 |
121 |
146 |
800 |
1000 |
20 |
1120 |
20 |
905 |
60 |
87 |
106 |
122 |
128 |
154 |
185 |
900 |
1000 |
30 |
1120 |
30 |
1005 |
60 |
109 |
132 |
154 |
160 |
194 |
- |
1000 |
1000 |
30 |
1140 |
30 |
1110 |
60 |
137 |
166 |
193 |
201 |
243 |
- |
1200 |
1000 |
30 |
1170 |
30 |
1330 |
70 |
209 |
293 |
315 |
366 |
439 |
- |
