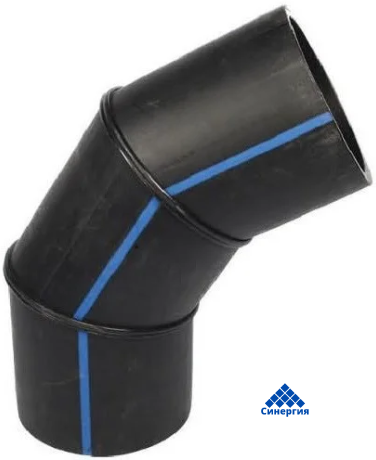

Отвод 45º сегментный
- Отвод 45º сегментный.
- Соединительные детали изготовляют из напорных труб из полиэтилена ПЭ 100 по ГОСТ 18599 (ТУ 2248-016-40270293), а втулки под фланец с удлиненным хвостовиком изготовляют с использованием втулки под фланец, изготовленной литьем под давлением, например, по ТУ 2248-002-59355492 и привариваемой трубы по ГОСТ 18599 (ТУ 2248-016-40270293).
Область применения:
Водоснабжение и напорное водоотведение.
Тройники и отводы при монтаже трубопровода рекомендуется замоноличивать в армированный бетон (в виде опор) для снятия дополнительных нагрузок (изгибающих, осевых), возникающих под действием внутреннего давления воды в местах поворотов и ответвлений трубопроводов.
Расчет дополнительных усилий рекомендуется проводить с учетом размеров трубопровода, конструкции соединительных деталей и номинального давления
Техническая информация
|
d* |
ℓ |
a |
Z |
Z1 * |
Расчетная масса*, кг |
|||||||||
|
Номин. |
Пред.откл.± |
Номин. |
Пред.откл. ± |
Номин. |
Пред.откл. ± |
SDR 26 |
SDR 21 |
SDR 17,6 |
SDR 17 |
SDR 13,6 |
SDR 11 |
SDR 9 |
||
|
90 |
175 |
7 |
105 |
3 |
363 |
15 |
394 |
0,41 |
0,50 |
0,59 |
0,61 |
0,75 |
0,91 |
1,09 |
|
110 |
175 |
7 |
110 |
3 |
360 |
15 |
399 |
0,61 |
0,75 |
0,89 |
0,92 |
1,13 |
1,37 |
1,64 |
|
125 |
180 |
7 |
125 |
3 |
377 |
15 |
421 |
0,84 |
1,03 |
1,21 |
1,25 |
1,54 |
1,87 |
2,23 |
|
140 |
185 |
7 |
150 |
3 |
403 |
15 |
452 |
1,12 |
1,38 |
1,63 |
1,68 |
2,07 |
2,51 |
3,0 |
|
160 |
190 |
7 |
170 |
4 |
423 |
16 |
479 |
1,55 |
1,91 |
2,25 |
2,33 |
2,86 |
3,47 |
4,15 |
|
180 |
193 |
7 |
185 |
4 |
434 |
16 |
498 |
2,04 |
2,50 |
2,96 |
3,06 |
3,76 |
4,56 |
5,45 |
|
200 |
198 |
7 |
205 |
7 |
454 |
18 |
525 |
2,65 |
3,25 |
3,84 |
3,97 |
4,89 |
5,93 |
7,09 |
|
225 |
203 |
8 |
240 |
7 |
486 |
18 |
565 |
3,61 |
4,43 |
5,23 |
5,4 |
6,65 |
8,07 |
9,64 |
|
250 |
310 |
10 |
265 |
8 |
682 |
25 |
771 |
6,11 |
7,49 |
8,85 |
9,14 |
11,3 |
13,6 |
16,3 |
|
280 |
310 |
10 |
270 |
8 |
676 |
25 |
775 |
7,7 |
9,44 |
11,2 |
11,5 |
14,2 |
17,2 |
20,6 |
|
315 |
360 |
10 |
300 |
8 |
776 |
25 |
887 |
11,2 |
13,7 |
16,2 |
16,7 |
20,6 |
25,0 |
29,8 |
|
355 |
360 |
10 |
330 |
8 |
789 |
25 |
914 |
14,6 |
17,9 |
21,2 |
21,9 |
26,9 |
32,6 |
39,0 |
|
400 |
368 |
10 |
365 |
10 |
818 |
26 |
960 |
19,4 |
23,8 |
28,2 |
29,1 |
35,8 |
43,5 |
51,9 |
|
450 |
375 |
10 |
415 |
10 |
858 |
26 |
1017 |
26,1 |
31,9 |
37,7 |
39,0 |
48,0 |
58,2 |
69,5 |
|
500 |
433 |
10 |
460 |
10 |
980 |
26 |
1157 |
36,6 |
44,9 |
53,1 |
54,8 |
67,4 |
81,8 |
97,7 |
|
560 |
443 |
10 |
510 |
10 |
1022 |
26 |
1220 |
48,3 |
59,3 |
70,1 |
72,3 |
89,0 |
108 |
– |
|
630 |
450 |
15 |
565 |
10 |
1059 |
35 |
1281 |
64,2 |
78,7 |
93,0 |
96,1 |
118 |
143 |
– |
|
710 |
800 |
20 |
1000 |
30 |
2029 |
62 |
2280 |
145 |
177 |
210 |
217 |
266 |
323 |
– |
|
800 |
850 |
20 |
1030 |
30 |
2109 |
62 |
2391 |
193 |
237 |
280 |
289 |
355 |
431 |
– |
|
900 |
950 |
20 |
1090 |
30 |
2298 |
62 |
2616 |
267 |
328 |
387 |
400 |
– |
– |
– |
|
1000 |
950 |
20 |
1150 |
40 |
2317 |
71 |
2670 |
337 |
412 |
487 |
504 |
– |
– |
– |
|
1200 |
1100 |
30 |
1210 |
40 |
2555 |
71 |
2979 |
542 |
665 |
785 |
– |
– |
– |
– |
