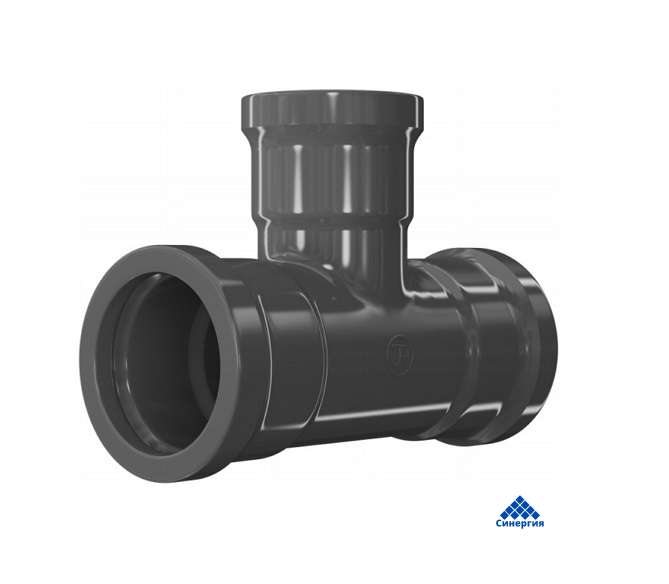

9206 Тройник раструбный
Рабочее давление: PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
EPDM эпоксидное покрытие RAL5005 250 мкм
Материалы изделия:
|
Корпус |
из ковкого чугуна EN-GJS-500-7 в соответствии со стандартом PN-EN 1563:2012. Покрытие эпоксидно-порошковое 250 мкм. |
|
Уплотнение раструба |
износоустойчивый эластомер EPDM в соответствии с PN-EN ISO 1629:2005. |
Применение:
В сетях передачи питьевой, технической воды и других химически нейтральных жидкостей
|
DN |
dn |
L |
L1 |
Вес |
|
[мм] |
[кг] |
|||
|
100 |
80 |
170 |
95 |
13 |
|
100 |
190 |
95 |
14 |
|
|
150 |
80 |
180 |
120 |
20 |
|
100 |
200 |
125 |
21 |
|
|
150 |
260 |
130 |
26 |
|
|
200 |
80 |
180 |
145 |
26 |
|
100 |
200 |
150 |
29 |
|
|
150 |
260 |
155 |
34 |
|
|
200 |
320 |
160 |
39 |
|
|
250 |
100 |
200 |
170 |
45 |
|
150 |
260 |
175 |
51 |
|
|
200 |
320 |
185 |
57 |
|
|
250 |
380 |
190 |
64 |
|
|
300 |
150 |
260 |
205 |
66 |
|
200 |
320 |
205 |
73 |
|
|
300 |
440 |
220 |
99 |
|
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Смазать уплотнение раструба техническим вазелином. Отметить на трубах посадочный размер. Вставить трубы в тройник до упора (контроль по меткам).
