9202 Отвод фланцевый с подставкой
Рабочее давление: PN10, PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
эпоксидное покрытие RAL5005 250 мкм
Материалы изделия:
|
Корпус |
из ковкого чугуна EN-GJS-500-7 в соответствии с PN-EN 1563:2012. |
Применение:
В сетях передачи питьевой, технической воды и других химически нейтральных жидкостей
|

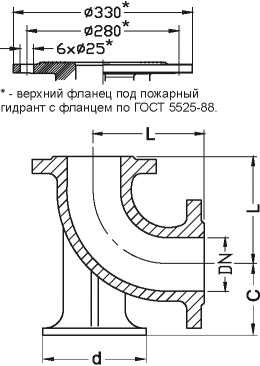

DN |
L |
C |
d |
Вес |
|
[мм] |
[кг] |
|||
|
50 |
150 |
- | - |
- |
|
65 |
165 |
- | - |
- |
|
80 |
165 |
110 |
180 |
13 |
|
100 |
180 |
125 |
200 |
17 |
|
100* |
180 |
125 |
200 |
23 |
|
150 |
220 |
160 |
250 |
29 |
|
200 |
260 |
190 |
300 |
46 |
|
250 |
350 |
225 |
350 |
73 |
|
300 |
400 |
255 |
400 |
104 |
|
400 |
500 |
320 |
500 |
177 |
|
500 |
600 |
385 |
600 |
281 |
|
600 |
700 |
450 |
700 |
425 |
|
800 |
900 |
- | - |
860 |
|
900 |
1000 |
- | - |
- |
|
1000 |
1000 |
- | - | - |
|
1200 |
1300 |
- | - | - |
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Присоединить необходимый элемент фланцем к фланцу, через уплотнение, с помощью болтов. Обязательно использовать шайбы под головки болтов и гайки во избежание нарушения эпоксидного покрытия. При монтаже колена 9202, как опорного элемента, проложить прокладку между подставкой и опорой для защиты эпоксидного покрытия
