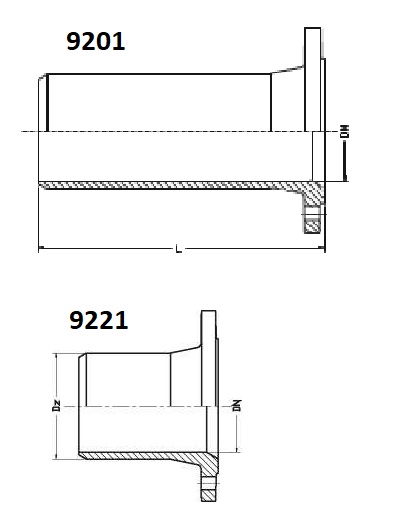

9201 Патрубок чугунный, 9221 Фланец - гладкий конец
Рабочее давление: PN10, PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
эпоксидное покрытие RAL5005 250 мкм
Материалы изделия:
| Корпус |
из ковкого чугуна EN-GJS-500-7 в соответствии с PN-EN 1563:2012. |
Применение:
В сетях передачи питьевой, технической воды и других химически
нейтральных жидкостей
9201 - для чугунных труб
9221 - для труб ПВХ-О
|
9201 |
|||
|
DN |
L |
Вес |
|
|
[мм] |
[кг] |
||
|
50 |
340 |
6,5 |
|
|
65 |
345 |
8,5 |
|
|
80 |
350 |
10 |
|
|
100 |
360 |
12 |
|
|
125 |
370 |
- |
|
|
150 |
380 |
17 |
|
|
200 |
400 |
22,5 |
|
|
250 |
500 |
27,5 |
|
|
300 |
440 |
33 |
|
|
350 |
460 |
- |
|
|
400 |
480 |
- |
|
|
500 |
520 |
- |
|
|
600 |
560 |
- |
|
|
800 |
600 |
- |
|
|
1000 |
600 |
- |
|
|
1200 |
600 |
- |
|
|
9221 |
|||
|
DN |
Dz |
L |
Вес |
|
[мм] |
[кг] |
||
|
80 |
90 |
125 |
4,3 |
|
100 |
110 |
130 |
5,3 |
|
125 |
140 |
150/170 |
- |
|
150 |
160 |
160 |
9,6 |
|
200 |
200 |
170 |
- |
|
200 |
225 |
210 |
14 |
|
250 |
280 |
205/250 |
20,5 |
|
300 |
315 |
205 |
24 |
|
400 |
450 |
270 |
47 |
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Смазать уплотнение раструба. Установить патрубок в раструб соответствующей трубы. Присоединить необходимый фланец, через уплотнение, с помощью болтов. Обязательно использовать, под головки болтов и гайки, шайбы во избежание нарушения эпоксидного покрытия.
