9151 Муфта для труб из стали и чугуна
Рабочее давление: PN16 бар
Максимальная температура 70оC
Стандартное исполнение:
PN16, 70оC EPDM, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Муфта универсальная предназначена для соединения труб из чугуна, стали,
ПВХ-0 (для труб не имеющих линейной составляющей) в разных комбинациях
Уплотнение EPDM позволяет легко соединить концы труб без перекосов
Рифленая форма уплотнения компенсирует незначительные дефекты трубы
Возможность осевого отклонения до ±6°
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и фланец |
высокопрочный чугун ВЧ 50 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 |
|
Болт, гайка, шайба |
нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
Применение:
Соединения гладких концов труб: чугунных, стальных, асбестоцементных и ПВХ-0
|

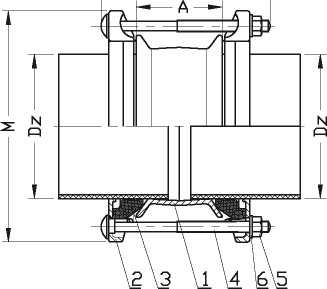

DN* |
Dz |
L |
A |
M |
Вес |
|
[мм] |
[кг] |
||||
|
40 |
47-60 |
190 |
100 |
149,5 |
3,1 |
|
50 |
57-74 |
95 |
154,5 |
3,0 |
|
|
65 |
63-85 |
173,5 |
3,6 |
||
|
80 |
84-107 |
195,5 |
4,1 |
||
|
100 |
106-132 |
224,5 |
4,8 |
||
|
125 |
132-158 |
254,5 |
6,0 |
||
|
150 |
157-185 |
280,5 |
6,9 |
||
|
200 |
189-212 |
230 |
130 |
306,5 |
9,4 |
|
200 |
218-244 |
342,5 |
10,9 |
||
|
250 |
264-295 |
399,5 |
14,6 |
||
|
300 |
315-349 |
462,5 |
19,4 |
||
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Снять фаску и заусеницы с концов труб. Очистить от грязи и коррозии. Отметить на трубах посадочный размер (пол муфты). Смазать техническим вазелином резиновые уплотнения. Ослабить болты на прижимных фланцах. Вставить трубы в муфту-контроль по меткам. Затянуть болты прижимных фланцев.
