9123 Муфта для труб из ПЭ и ПВХ-О
Рабочее давление: PN16 бар
Максимальная температура 40'C
Стандартное исполнение:
PN16, 40°С EPDM, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Кольцо конусное рассеченное с насечками, зажимает ПЭ трубу и фиксирует на ней фланец, предохраняя трубу от выскальзывания
Кольцо FORShEdA обеспечивает герметичность соединения
Резиновое уплотнение из EPDM, одобрено к использованию для питьевой воды
Резина устойчива к химикатам для очистки воды, обеспечивает отличное сжатие и способность к восстановлению до первоначальной формы
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и прижимной фланец |
высокопрочный чугун ВЧ 50 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Кольцо конусное |
латунь ЛС59-3 ГОСТ 15527 |
|
Кольцо FORSHEDA |
износоустойчивая резина EPDM ГОСТ ISO 4097 |
|
Болты и шайбы |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
соединение трубопроводов из ПЭ и ПВХ-О
|

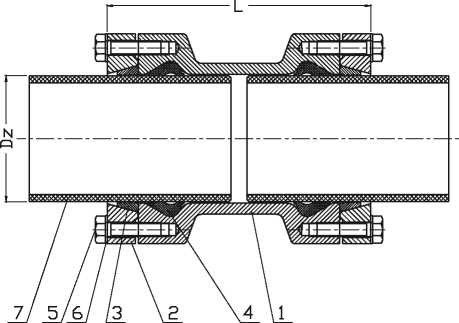

DN |
Dz |
L |
Вес |
|
|
[мм] |
[кг] |
|
|
50 |
63 |
180 |
4,7 |
|
80 |
90 |
190 |
5,8 |
|
100 |
110 |
190 |
6,7 |
|
150 |
160 |
230 |
13,0 |
|
200 |
225 |
276 |
20,0 |
|
250 |
280 |
310 |
23,2 |
|
300 |
315 |
368 |
32,0 |
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Снять фаску с труб, примерно 30°. Отметить на трубах посадочный размер. Смазать техническим вазелином резиновые уплотнения. Ослабить болты прижимных фланцев. Муфту надвинуть до упора на одну из труб. Затянуть болты прижимного фланца. Вторую трубу вставить до упора (контроль метка). Затянуть болты прижимного фланца до упора.
