9104 Фланец для труб из стали и чугуна
Рабочее давление: PN10, PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
PN16, 70°С EPDM, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение EPDM позволяет легко соединить фланцы без перекосов
Стяжные болты: оцинкованные или с нержавеющей стали
Возможность осевого отклонения до ±4°
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и прижимной фланец |
высокопрочный чугун ВЧ 50 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 |
|
Болт, гайка, шайба |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10,10Х17Н13М2 ГОСТ 5632 |
Применение:
Соединения гладких концов труб из чугуна, стали, асбестоцемента, ПВХ-О и фланцевой арматуры
|

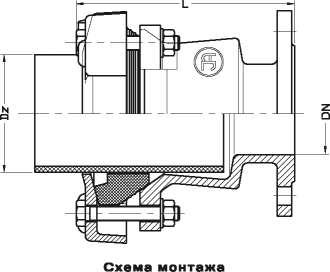

DN |
Dz |
L |
Вес |
|
[мм] |
[кг] |
||
|
50 |
40-75 |
205 |
7,7 |
|
60/65 |
60-95 |
9,3 |
|
|
80 |
80-115 |
245 |
12 |
|
100 |
105-135 |
14 |
|
|
125 |
130-165 |
275 |
19 |
|
150 |
155-195 |
26 |
|
|
175 |
190-230 |
28 |
|
|
200 |
215-258 |
33 |
|
|
225 |
240-280 |
290 |
38 |
|
250 |
235-275, 270-310 |
39/42 |
|
|
300 |
310-350, 350-390 |
290/320 |
50/55 |
|
350 |
350-390, 395-435 |
290/320 |
58/65 |
|
400 |
400-435, 435-470, 470-505 |
300/330/340 |
70/76/81 |
|
450 |
455-490, 490-525 |
300 |
80/83 |
|
500 |
505-540, 540-575, 575-610 |
250/325/325 |
82/90/94 |
|
600 |
610-645, 645-680, 680-715 |
250/330/330 |
102/114/ 117 |
|
700 |
710-745 |
250 |
85 |
|
800 |
810-845 |
250 |
93 |
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. При фланцевом соединении обязательно использовать уплотнение соответствующего диаметра. Ровно обрезать трубу и снять фаску, чтобы не порезать уплотнительное кольцо. Отметить на трубе посадочный размер. Смазать техническим вазелином резиновые уплотнения. Ослабить болты на прижимном фланце. Надвинуть до упора фланец на трубу (контроль метка). Затянуть болты прижимного фланца до упора.
