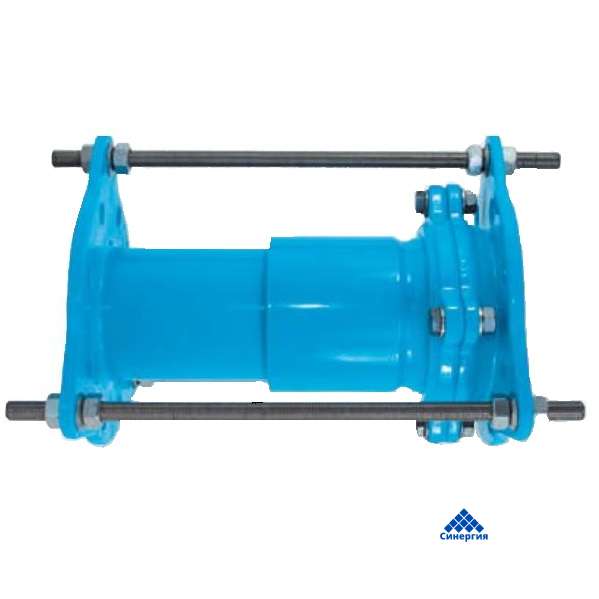

№8010 S, №8011 S HAWLE-VARIO гибкая телескопическая фасонная часть, PN10 | PN16 Hawle
Особенности модели:
- HAWLE-VARIO представляет собой фланцевую телескопическую фасонную часть со встроенным шаровым шарниром; шарнир позволяет сгибать фитинг в любую сторону под углом в 10°
- Размеры фланца соответствуют EN 1092-21 PN 16, отверстия согласно EN 1092-2, ГОСТ 33259-2015 | PN 10 - стандарт; EN 1092-2, ГОСТ 33259-2015 | PN 16 DN 200
указать при заказе. Другие стандарты по запросу
- Необходимо зафиксировать HAWLE-VARIO с помощью соответствующего комплекта шпилек в необходимом положении
- Объединяет функции фланцевого патрубка, клинового кольца и демонтажной вставки
- HAWLE-VARIO экономит время и предоставляет многочисленные возможности применения
Материал | Технические особенности:
- Корпус из высокопрочного чугуна, с эпоксидным покрытием
- Защитное кольцо, болты с гайками и шайбы из нержавеющей стали
- Шпильки для защиты от растяжения из нержавеющей стали
- - Уплотнительные кольца круглого сечения из эластомера
- * Может использоваться в сетях водоотведения

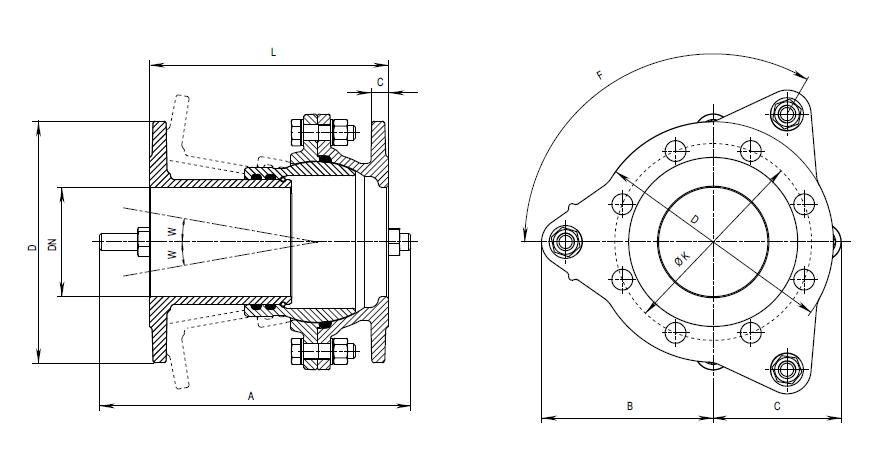

| DN | MOP (PN) | Версия | Диапазон регулировки L | А | В | С | D | F | С | 0К | Угол W | Вес |
| 50 | 16 | короткая | 150 -207 | 285 | 130 | 87 | 165 | 3 x 120° | 16 | 125 | 0-10° | 8,90 |
| длинная | 207 - 323 | 415 | 11,80 | |||||||||
| 80 | короткая | 150-214 | 285 | 147 | 107 | 200 | 3 x 120° | 16 | 160 | 0-10° | 14,30 | |
| длинная | 214-344 | 415 | 16,85 | |||||||||
| 100 | короткая | 150-216 | 285 | 157 | 117 | 220 | 3 x 120° | 16 | 180 | 0-10° | 16,20 | |
| длинная | 216-350 | 415 | 18,90 | |||||||||
| 150 | короткая | 175 - 250 | 330 | 190 | 190 | 285 | 4 x 90° | 18 | 240 | 0-10° | 27,00 | |
| длинная | 250-408 | 480 | 29,30 | |||||||||
| 200 | 10/16 | короткая | 195 - 292 | 360 | 229 | 229 | 340 | 4 x 90° | 20 | 297 | 0-8° | 44,80 |
| длинная | 280 - 462 | 530 | 52,20 |
