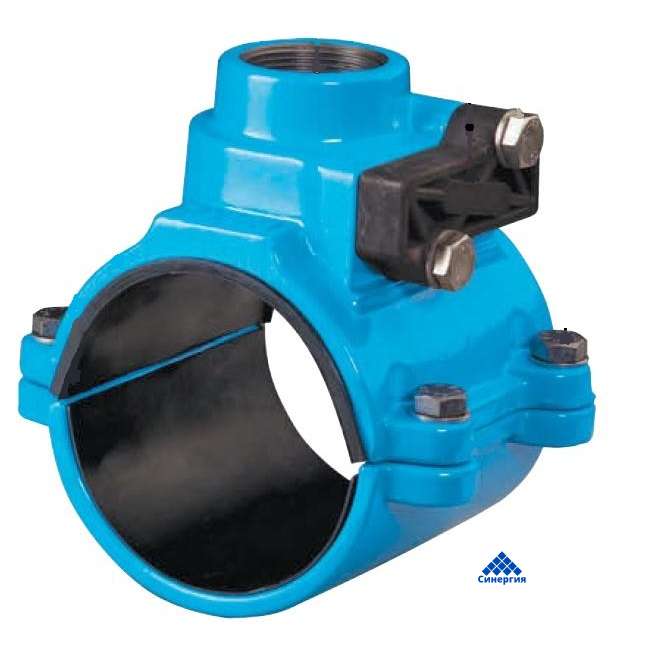

№5310 ПЕРЕКРЫВАЮЩИЙСЯ ВРЕЗНОЙ ХОМУТ HAKU для РЕ и PVC труб с резьбовым отводом HAWLE
Артикул: 753911606
Особенности модели:
- Для труб из РЕ согласно EN 12201 и DIN 8074 и PVC труб согласно EN IS0 1452-2
- Для врезки под давлением
- Может быть испытан давлением с обеих сторон - - Система герметизации HAKU представляет собой оптимальное решение для герметизации отверстий в пластмассовых трубах
- - Обе резиновые прокладки хомута HAKU прилегают по всей площади контакта к PE/PVC трубе и приклеены к корпусу хомута для облегчения монтажа
- Несколько концентрически расположенных вокруг отверстия уплотнительных колец с увеличивающимся поперечным сечением, формирующих верхнее резиновое уплотнение, распределяют давление прижима по большой поверхности и тем самым защищают края отверстия сверления от деформации - - В случае если РЕ труба имеет защитный слой, этот слой следует удалить перед монтажом хомута

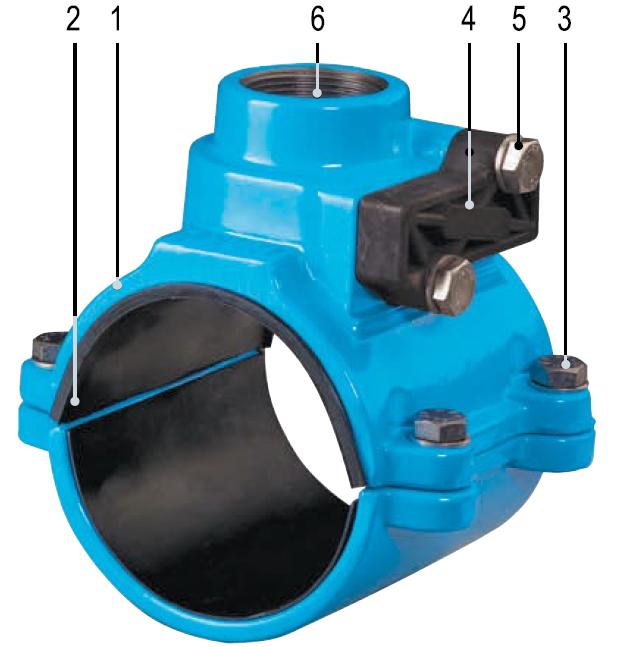

Материал | Технические особенности:
- Корпус хомута из высокопрочного чугуна, с эпоксидным покрытием
2. Уплотнительная манжета из эластомера
3. Болты (с молибденовым покрытием) и шайбы из нержавеющей стали
4. Крышка для промежуточной блокировки из РОМ, с резиновой прокладкой, упрочненная стекловолокном
5. Болты и шайбы из нержавеющей стали
6. Кольцо для защиты от коррозии из эластомера • Инструкция по врезке

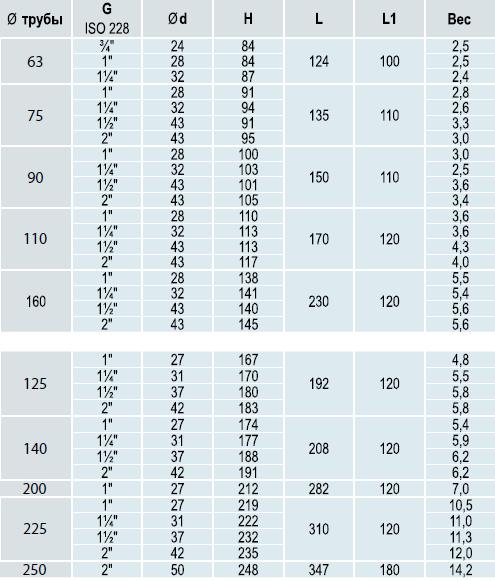

| Диаметр трубы | МОР (PN) | Соединение с внутренней резьбой ISO 228 | ||||
| 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| 63 | 16 | |||||
| 75 | ||||||
| 90 | ||||||
| 110 | ||||||
| 160 | ||||||
| № 5210 Сочетание врезного хомута HAKU № 5250 с перекрывающим адаптером № 3720 | ||||||
| 125 | 16 | |||||
| 140 | ||||||
| 200 | ||||||
| 225 | ||||||
| 250 | ||||||
