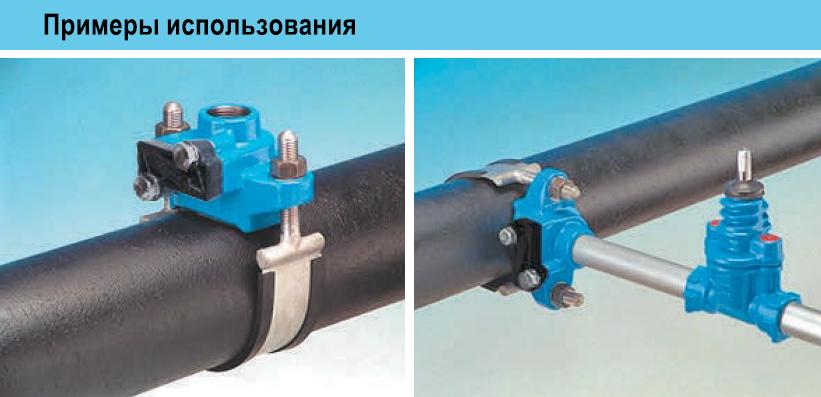

№3800 ПЕРЕКРЫВАЮЩИЙСЯ ВРЕЗНОЙ ХОМУТ для стальных, чугунных, асбестоцементных труб с резьбовым отводом HAWLE
Особенности модели:
- Для врезки под давлением
- Может быть испытан давлением с обеих сторон
- Компактный корпус хомута
- Легкий монтаж благодаря гибкой ленте
- Удобный угол охвата
- Оптимальная передача усилий резьбового соединения хомута посредством сферических и цилиндрических шайб в качестве опорной поверхности гайки
- Уплотнение седёлки выполнено с учетом повторения поверхности трубы и зафиксировано в корпусе седёлки
- Внутренняя резьба оснащена специальным кольцом для защиты от коррозии и накипи
Материал | Технические особенности:
1. Седло из высокопрочного чугуна, с эпоксидным покрытием
2,5. Уплотнительная манжета и уплотнение для промежуточной блокировки из эластомера
3. Крышка для промежуточной блокировки из РОМ, упрочненная стекловолокном (с резиновым уплотнением)
4. Опорное кольцо из РОМ
6. Гайки из нержавеющей стали (с молибденовым покрытием)
7. Сферическая шайба из нержавеющей стали
8. Лента из нержавеющей пассивированной стали, толщина 1,5 с изолирующим резиновым кожухом из эластомера
9. Кольцо для защиты от коррозии из эластомера
10 Шестигранные болты из нержавеющей стали
- Указания по врезкее
| № для заказа | Внутренняя резьба ISO 228 | МОР (PN) | Номин. внутр. диаметр / DN | |||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
| 3800 | 1" | 16 | ||||||||||||||
| 1 1/4" | ||||||||||||||||
| 1 1/2" | ||||||||||||||||
| 2" | ||||||||||||||||
При заказе обязательно указывать тип трубы
| № для заказа | Внутренняя резьба ISO 228 G | Номин. внутр. диаметр / DN | ||||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
| 3800 | 1" | Вес | 2,10 | 2,10 | 2,10 | 2,70 | 3,10 | 3,20 | 4,00 | 4,60 | 4,70 | 7,00 | 8,00 | 8,60 | ||
| Н | 67 | 68 | 69 | 69 | 70 | 70 | 80 | 82 | 82 | 78 | 78 | 78 | ||||
| 1 1/4" | Вес | 2,10 | 2,10 | 2,70 | 2,70 | 2,75 | 3,30 | 4,10 | 4,70 | 4,70 | 8,00 | |||||
| Н | 70 | 71 | 72 | 72 | 73 | 73 | 80 | 82 | 82 | 78 | ||||||
| 1 1/2" | Вес | 3,00 | 3,00 | 3,60 | 3,70 | 4,30 | 4,90 | 4,90 | 7,00 | 7,40 | 8,10 | 9,00 | ||||
| Н | 73 | 73 | 74 | 74 | 80 | 82 | 82 | 78 | 78 | 78 | 78 | |||||
| 2" | Вес | 3,10 | 3,10 | 3,00 | 3,80 | 4,60 | 5,30 | 5,40 | 7,70 | 8,00 | 8,30 | 8,60 | 9,00 | |||
| Н | 78 | 78 | 78 | 78 | 81 | 83 | 83 | 78 | 78 | 78 | 78 | 78 | ||||
