3330 Хомут монтажный сталь-чугун ответная часть
Рабочее давление: PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
Нержавеющий хомут и EPDM
Конструктивные особенности:
Используется в комплекте с изделиями №: 3050, 3100, 3216, 3218.
Используется для фиксации изделий на трубах из стали, чугуна,
ПВХ-О.

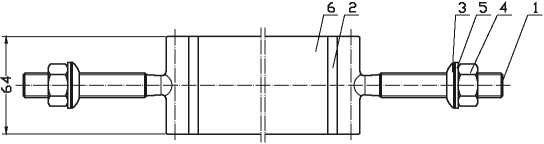

Материалы изделия:
|
Хомут |
кислотостойкая нержавеющая сталь |
|
Шайба сферическая |
нержавеющая сталь А2 |
|
Резиновая прокладка |
резина EPDM |
|
Болты |
нержавеющая сталь А2 |
Применение:
Для сетей передачи питьевой и технической воды
Для других химически нейтральных жидкостей
|
DN |
Диапазон Dz трубы (*) |
L |
Вес |
|
[мм] |
[кг] |
||
|
80 |
88 - 104 |
395 |
0,7 |
|
100 |
108 - 120 |
450 |
0,7 |
|
125 |
133 - 149 |
515 |
0,8 |
|
150 |
159 - 184 |
598 |
0,9 |
|
175 |
191 - 213 |
680 |
0,9 |
|
200 |
216 - 234 |
752 |
1,1 |
|
225 |
241 - 259 |
832 |
1,1 |
|
250 |
267 - 298 |
920 |
1,2 |
|
300 |
318 - 340 |
1044 |
1,4 |
|
300 |
340 - 370 |
1122 |
1,4 |
|
350 |
378 - 412 |
1247 |
1,5 |
|
400 |
406 - 429 |
1315 |
1,6 |
|
450 |
470 - 480 |
1420 |
1,7 |
|
500 |
508 - 532 |
1630 |
2,0 |
|
600 |
610 - 635 |
1945 |
2,3 |
|
700 |
710 - 738 |
2270 |
2,8 |
|
800 |
812,8 |
2540 |
3,2 |
|
800 |
848 |
2660 |
3,3 |
Монтаж и установка:
Перед установкой хомута необходимо убедиться, что износ трубы находится в пределах допустимой для эксплуатации нормы и труба имеет достаточную кольцевую жесткость, проверить соответствие параметров заказанного изделия. Хомут монтажный Тип 3330 закрепить на основном элементе хомуте врезном Тип 3050 или Тип 3100. Приспособлен к монтажу на трубах из стали, чугуна, или ПВХ-0 без необходимости применения дополнительных уплотнений. Тип данного хомута не предназначен для установки на ПЭ трубы. Очистить трубу от пыли и грязи до чистого металла.
Проверить правильность установки уплотнения - паз в корпусе и выступ на уплотнении в хомутах Тип 3050 или Тип 3100 должны быть совмещены, герметичность соединения обеспечивается при условии правильной установки уплотнения «изгибом» внутрь хомута. Смазать уплотнение техническим вазелином, для предотвращения возможного повреждения уплотнения. Просверлить отверстие в трубе (возможно до установки хомута Тип 3050 или Тип 3100, или после через отверстие в хомуте Тип 3050 или Тип 3100), при этом величина отверстия должна быть не более условного прохода.
Придерживая врезной хомут Тип 3050 или Тип 3100 по центру приготовленного отверстия в стенке трубы, надеть на трубу хомут 3330, посадить в пазы врезного хомута Тип 3050 или Тип 3100 и равномерно затянуть болты по нормам. После монтажа рекомендуется провести опрессовку и убедиться в точности установки. При наличии протечки, протянуть гайки хомута монтажного 3330 крест, на крест. Категории размещения: открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях.
