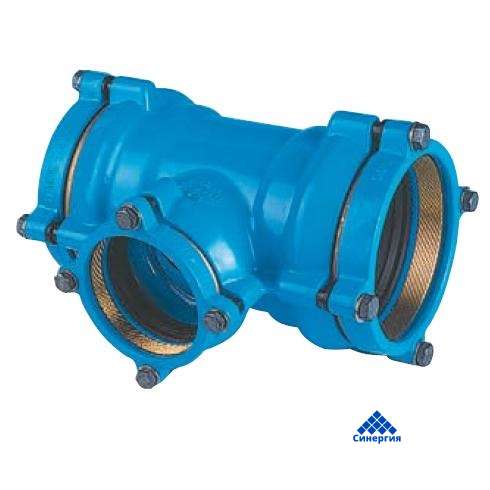

№8515 Тройник раструбный HAWLE
Артикул: 753911606
| № для заказа | МОР (PN) | Номинальный внутренний диаметр трубы | ||||||||||
| Диаметр трубы А | 63 | 75 | 90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 | ||
| 8515 | 16 | Диаметр трубы В | 63 | 75 | 90 | 63 | 90 | 90 | 90 | 125 | 200 | 90 |
| 90 | 110 | 110 | 110 | 110 | ||||||||
| 110 | 125 | 140 | 160 | 180 | 225 | |||||||
| Диаметр трубы А | В | L | Е1 | Е2 | Н | Вес |
| 63 | 63 | 236 | 83 | 83 | 118 | 6,0 |
| 75 | 75 | 250 | 85 | 85 | 125 | 7,7 |
| 90 | 90 | 268 | 85 | 85 | 134 | 9,0 |
| 110 | 63 | 240 | 85 | 80 | 140 | 7,7 |
| 90 | 270 | 85 | 85 | 145 | 8,9 | |
| 110 | 290 | 85 | 85 | 145 | 9,2 | |
| 125 | 90 | 274 | 87 | 85 | 150 | 10,4 |
| 110 | 294 | 97 | 85 | 150 | 10,7 | |
| 125 | 306 | 90 | 90 | 153 | 15,0 | |
| 140 | 90 | 288 | 93 | 85 | 157,5 | 12,2 |
| 110 | 305 | 93 | 85 | 160 | 12,5 | |
| 140 | 344 | 96 | 96 | 167 | 19,0 | |
| 160 | 90 | 310 | 105 | 85 | 170 | 14,0 |
| 110 | 330 | 105 | 85 | 170 | 14,5 | |
| 125 | 380 | 170 | 19,8 | |||
| 160 | 380 | 105 | 105 | 190 | 16,5 | |
| 180 | 125 | 360 | 113 | 87 | 180 | 24,0 |
| 180 | 415 | 113 | 113 | 207,5 | 29,0 | |
| 200 | 200 | 460 | 128 | 128 | 230 | 35,0 |
| 225 | 90 | 356 | 128 | 85 | 200 | 29,5 |
| 110 | 376 | 128 | 128 | 200 | 30,0 | |
| 225 | 488 | 130 | 130 | 244 | 55,0 |
