№ 7102/0102, № 7602 ФЛАНЦЕВЫЙ АДАПТЕР для чугунных труб, PN 10 | PN 16 HAWLE
Особенности модели № 7102/0102:
- Для чугунных труб согласно EN 545
- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для: PN 10-стандарт; PN 16 от DN 200 до DN 400 указать при заказе.
Другие стандарты по запросу
- Благодаря увеличению длины и использованию двухступенчатой резиновой манжеты главное давление смещается от конца трубы дальше в обратном направлении
- Эластичность этого соединения позволяет в значительной степени предотвратить возникновение напряжений в трубопроводах и снизить риск разрыва трубы и повреждения деталей трубопроводной арматуры
Особенности модели № 7602:
- Для чугунных труб согласно EN 545
- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для: PN 10 - стандарт; PN 16 при от DN 200 до DN 300 указать при заказе. Другие стандарты по запросу
- Фиксация и герметизация одновременно
- Меры, необходимые для поглощения осевого напряжения, например, при повороте трубопровода, такие как использование дополнительных
креплений, резьбовых соединений, опор и т.д. не нужны. Это соединение можно в любой момент легко демонтировать
Инструкция по монтажу № 7102/0102:
- Обрезать конец трубы под прямым углом, фаску не снимать. Надвинуть фланец. Установить уплотнительную манжету на сухую трубу
Инструкция по монтажу № 7602:
- Надеть на трубу фланец с манжетой и упорное кольцо, сместить фланец в сборе к контрфланцу, при этом упорное кольцо с уплотнением должно выступать за коней трубы прибл. на 10 мм, выполнить соединение путем многократной затяжки болтов крест-накрест. Преимуществом этого фланца является также возможность компенсации промежутка между трубами в случае если они, например, косо срезаны. Соединив этот фланец с ответным фланцем, этот зазор будет закрыт.
Материал | Технические особенности
1. Фланец из высокопрочного чугуна, с эпоксидным покрытием
2. Фиксирующее кольцо из закаленной стали
3. Резиновая манжета из эластомера
4. Упорное кольцо из высокопрочного чугуна, с эпоксидным покрытием
5. Уплотнение из эластомера

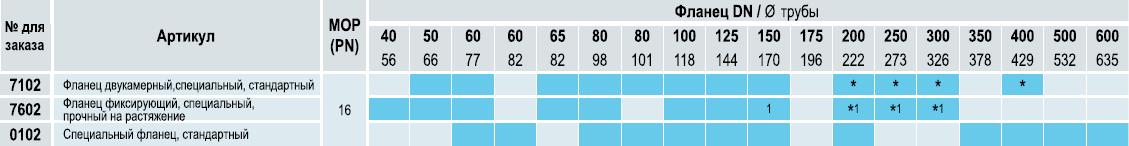

Условные обозначения: * PN 16 по запросу, 1Фланцы с увеличенными отверстиями не используются в сочетании с распорными болтами!
- № 7102/0102
-
Фланец DN Диаметр трубы D К С L Болты Вес 7102 0102 7102 7102 0102 Количество Резьба 7102 0102 50 66 165 125 22 56 4 М16 1,8 60 77 175175 135 28 5635 4 М 16 3,1 2,4 60 82 175 135 35 4 М 16 2,4 65 82 185 145 29 58 4 М 16 3,4 80 98 200200 160 22 6438 8 М16 2,6 3,1 80 101 200 160 22 64 8 М 16 2,4 100 118 220220 180 23 6238 8 М16 2,8 3,8 125 144 250250 210 24 6642 8 М 16 4,2 5,3 150 170 285285 240 25 6645 8 М 20 4,7 7,0 175 196 315 270 46 8 М 20 6,8 200 222 340340 295 30 7145 8 М 20 7,6 10,5 250 274 400 350 32 78 12 М 20 10,9 300 326 455 400 33 82 12 М 20 13,8 350 378 510 460 61 16 М 20 23,0 400 429 570580 515 37 10361 16 М 24 22,0 22,5 500 532 690 620 74 20 М 24 35,0 600 635 776 730 74 20 М 27 38,0
№ 7602
| Фланец DN | Диаметр трубы | D | К | С | L | Болты | Вес | |
| Количество | Резьба | |||||||
| 40* | 56 | 150 | 110 | 26 | 58 | 4 | М 16 | 1,6 |
| 50 | 66 | 165 | 125 | 60 | 71 | 4 | М 16 | 2,9 |
| 60 | 77 | 175 | 135 | 60 | 73 | 4 | М 16 | 3,2 |
| 65 | 82 | 185 | 145 | 63 | 79 | 4 | М 16 | 3,7 |
| 80 | 98 | 200 | 160 | 59 | 76 | 8 | М 16 | 3,9 |
| 100 | 118 | 220 | 180 | 60 | 78 | 8 | М16 | 4,6 |
| 125 | 144 | 250 | 210 | 62 | 85 | 8 | М 16 | 6,0 |
| 150 | 170 | 285 | 240 | 87 | 98 | 8 | М 20 | 9,3 |
| 200 | 222 | 340 | 295 | 90 | 105 | 8 | М 20 | 14,0 |
| 250 | 274 | 400 | 355 | 90 | 105 | 12 | М 20 | 17,5 |
| 300 | 326 | 455 | 405 | 90 | 105 | 12 | М 20 | 21,7 |
*Фланец ZK с установочным винтом
