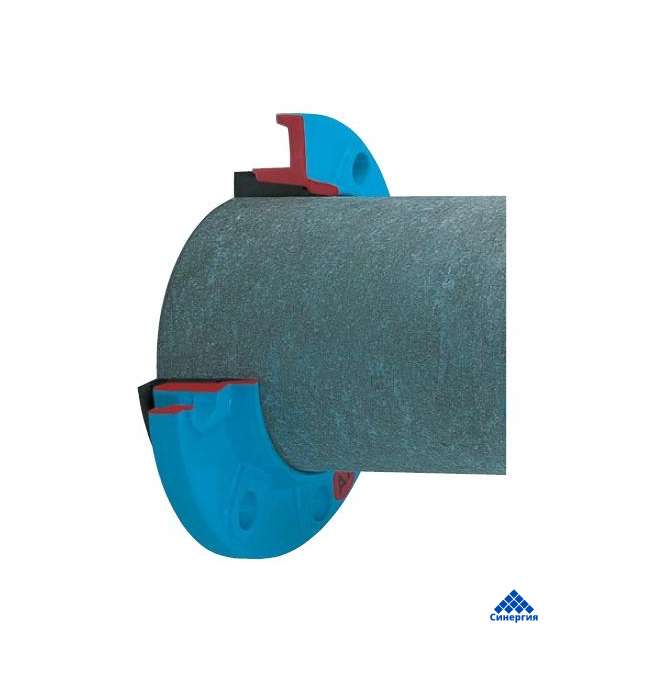

№ 7103 ФЛАНЦЕВЫЙ АДАПТЕР для асбестоцементных труб, PN 16 HAWLE
Артикул: 753911606
Особенности модели:
- Для PVC труб согласно EN ISO 1452-2
- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для: PN 10-стандарт; PN 16 от DN 200 до DN 400 указать при заказе.
Другие стандарты по запросу
- Эластичность этого соединения позволяет в значительной степени предотвратить возникновение напряжений в трубопроводах и снизить риск разрыва трубы и повреждения деталей трубопроводной арматуры
Инструкция по монтажу
- Обрезать конец трубы под прямым углом, фаску не снимать. Надвинуть фланец. Установить уплотнительную манжету на сухую трубу
Материал | Технические особенности
- Фланец из высокопрочного чугуна, с эпоксидным покрытием
- Резиновая манжета из эластомера
- *Может использоваться на сетях водоотведения

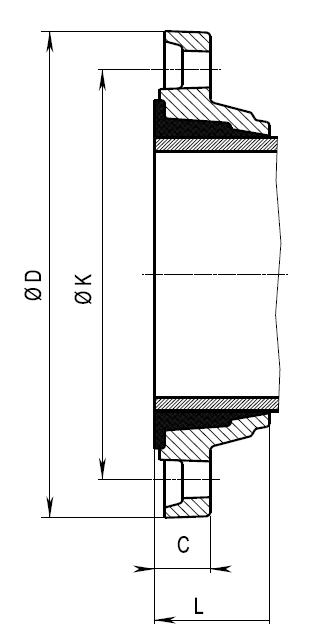

| Фланец DN | Диаметр трубы | D | К | С | L | Болты | Вес | |
| Кол-во | Резьба | |||||||
| 50 | 63 | 165 | 125 | 24 | 54 | 4 | М 16 | 2,0 |
| 60 | 63 | 175 | 135 | 24 | 54 | 4 | М 16 | 2,6 |
| 65 | 75 | 185 | 145 | 24 | 54 | 4 | М 16 | 2,7 |
| 80 | 90 | 200 | 160 | 25 | 60 | 8 | М 16 | 3,2 |
| 100 | 110 | 220 | 180 | 26 | 62 | 8 | М 16 | 4,1 |
| 125 | 125 | 250 | 210 | 28 | 66 | 8 | М 16 | 5,8 |
| 125 | 140 | 250 | 210 | 28 | 66 | 8 | М 16 | 5,0 |
| 150 | 160 | 285 | 240 | 29 | 66 | 8 | М 20 | 5,6 |
| 200 | 200 | 340 | 295 | 31 | 93 | 8 | М 20 | 9,4 |
| 200 | 225 | 340 | 295 | 24 | 92 | 8 | М 20 | 7,9 |
| 250 | 280 | 400 | 350 | 32 | 114 | 12 | М 20 | 15,5 |
| 300 | 315 | 445 | 400 | 33 | 117 | 12 | М 20 | 15,8 |
| 400 | 400 | 565 | 515 | 33 | 134 | 16 | М 24 | 27,0 |
