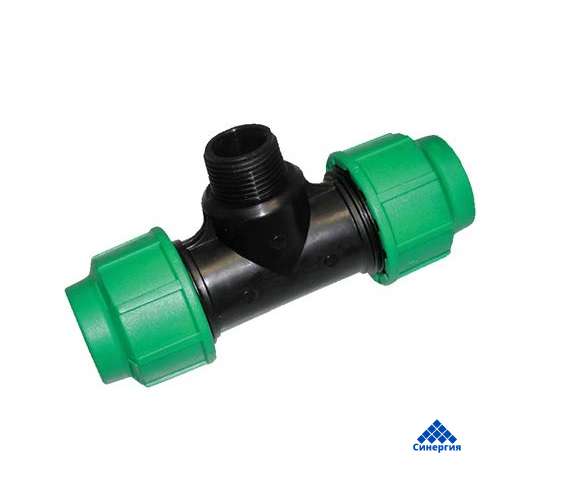

Тройник с наружной резьбой компрессионный
Материалы
Корпус и упорное кольцо: сополимер полипропилена (PP-B)
Гайка: сополимер полипропилена (PP-B) устойчивый к УФ (класс 8, ASTM D2565, 1-8)
Зажимное кольцо: Ацеталевая смола (POM)
Прокладка: Пищестойкая резина (NBR)
Кольцо жесткости: Нержавеющая сталь AISI 430 (для внутренней резьбы от 1”1/4 до 4”)
Корпус, упорное кольцо, резина: черный Гайка: зеленый Зажимное кольцо: белый
Весь ассортимент компрессионных фитингов обладает возможностью установки на любых типах полиэтиленовых труб (ПЭ ВП, ПЭ НП, ПЭ 80, ПЭ 100) без разборки (раскручивания) фитингов. После ослабления затяжки гайки труба может быть вставлена в фитинг до конечного положения (фитинги типа Push-fit).
- 1. Корпус из черного полипропилена разработан и изготовлен как уникальная конструкция, имеющая осевое упрочнение. Номер партии изделия отливается на каждом корпусе, что облегчает процесс прослеживания качества.
- 2. Упорное кольцо из полипропилена создает необходимое давление на уплотнительное кольцо после затягивания гайки, благодаря чему осуществляется идеальное прижатие кольца к трубе.
- 3. Зажимное кольцо из полиацеталя производит мощное усилие, препятствующее выходу трубы из фитинга без создания негативных последствий герметичности фитинга.
- 4. Гайка из зеленого полипропилена имеет значительную стойкость к повреждениям. Гайка обладает отличной стойкостью к УФ излучению.
- 5. Только компания Georg Fischer применяет запатентованное уплотнение с двойными губками из NBR, позволяющее преодолеть некоторые проблемы труб: овальность - наличие царапин - занижение размеров.
Уплотнение с двойными губками гарантирует отличное прилегание к трубе за счет большой контактной поверхности и следовательно постоянную герметичность на весь срок службы фитинга. Кроме того, уплотнение с двойными губками обеспечивает высокую надежность при использовании вакуума.
Глубина вставки:
| Диаметр |
мм |
|
16 |
45 |
|
20 |
45 |
|
25 |
50 |
|
32 |
55 |
|
40 |
60 |
|
50 |
65 |
|
63 |
85 |
|
75 |
110 |
|
90 |
120 |
|
110 |
140 |
|
d [mm] |
R [inch] |
PN |
Код |
SP |
GP |
кг |

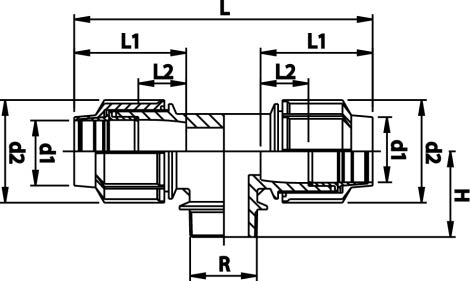

d1 [mm] |
d2 [mm] |
L [mm] |
L1 [mm] |
L2 [mm] |
H [mm] |
|
16 |
1/2 |
10 |
700 627 924 |
25 |
125 |
0,096 |
22 |
44 |
134 |
53 |
28 |
50 |
|
16 |
3/4 |
10 |
700 627 925 |
25 |
125 |
0,088 |
22 |
44 |
134 |
53 |
28 |
50 |
|
20 |
1/2 |
10 |
700 627 926 |
25 |
125 |
0,078 |
22 |
44 |
137 |
54 |
26 |
50 |
|
20 |
3/4 |
10 |
700 627 927 |
25 |
125 |
0,088 |
22 |
46 |
143 |
58 |
18 |
50 |
|
25 |
1/2 |
10 |
700 627 976 |
25 |
75 |
0,137 |
28 |
54 |
150 |
62 |
18 |
48 |
|
25 |
3/4 |
10 |
700 627 928 |
25 |
75 |
0,137 |
28 |
54 |
150 |
62 |
18 |
48 |
|
25 |
1 |
10 |
700 627 929 |
25 |
75 |
0,134 |
28 |
54 |
150 |
62 |
18 |
50 |
|
32 |
3/4 |
10 |
700 627 930 |
15 |
45 |
0,206 |
34 |
64 |
170 |
68 |
19 |
50 |
|
32 |
1 |
10 |
700 627 931 |
15 |
45 |
0,169 |
34 |
64 |
170 |
68 |
19 |
51 |
|
40 |
1 1/4 |
10 |
700 627 932 |
35 |
0 |
0,347 |
34 |
64 |
170 |
68 |
19 |
53 |
| 50 | 1 1/2 |
10 |
700 627 933 |
25 |
0 |
0,392 |
52 |
88 |
210 |
76 |
27 |
76 |
|
63 |
2 |
10 |
700 627 934 |
16 |
0 |
0,693 |
66 |
106 |
262 |
95 |
29 |
82 |
Инструкция по монтажу:
Перед началом монтажа следует проверить наличие всех компонентов (уплотнение, упорное кольцо, зажимное кольцо)
- 1. Отрежьте трубу под прямым углом и удалите заусенцы. Смажьте уплотнение, если оно сухое. Немного ослабьте гайку.
- 2. Отметьте глубину вставки трубы (см. таблицу: глубина вставки).
- 3. Вставьте трубу в фитинг через зажимное кольцо до начального упора, означающего достижение уплотнения.
4. Протолкните трубу через уплотнение до упора в ограничитель. Необходимо проверить отметку глубины вставки на трубе.
- 5. Затяните гайку с максимально возможной силой. Фитинги для труб диаметром до 32 мм затягивайте вручную либо с помощью специальных ключей +GF+ или подходящих стандартных инструментов, для труб диаметром от 40 мм используйте специальные ключи +GF+ или подходящие стандартные инструменты.
