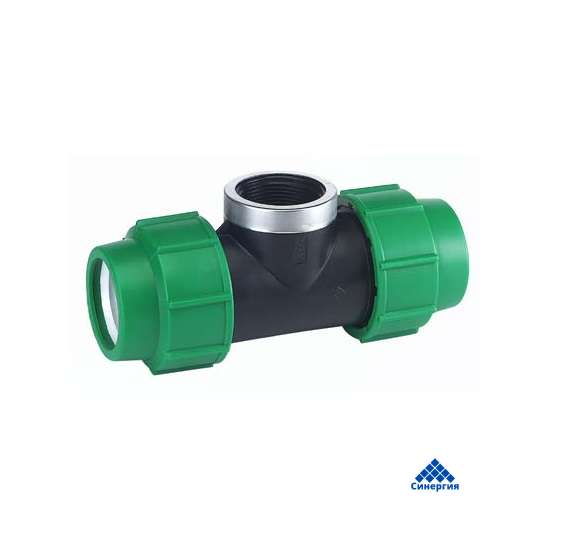

Тройник с внутренней резьбой компрессионный

Артикул: 753911606

Сравнить

Избранное

Материалы

Корпус и упорное кольцо: сополимер полипропилена (PP-B)

Гайка: сополимер полипропилена (PP-B) устойчивый к УФ (класс 8, ASTM D2565, 1-8)

Зажимное кольцо: Ацеталевая смола (POM)

Прокладка: Пищестойкая резина (NBR)

Кольцо жесткости: Нержавеющая сталь AISI 430 (для внутренней резьбы от 1”1/4 до 4”)

Корпус, упорное кольцо, резина: черный Гайка: зеленый Зажимное кольцо: белый

Оставить заявку

Обзор
Характеристики

Весь ассортимент компрессионных фитингов обладает возможностью установки на любых типах полиэтиленовых труб (ПЭ ВП, ПЭ НП, ПЭ 80, ПЭ 100) без разборки (раскручивания) фитингов. После ослабления затяжки гайки труба может быть вставлена в фитинг до конечного положения (фитинги типа Push-fit).

1. Корпус из черного полипропилена разработан и изготовлен как уникальная конструкция, имеющая осевое упрочнение. Номер партии изделия отливается на каждом корпусе, что облегчает процесс прослеживания качества.
2. Упорное кольцо из полипропилена создает необходимое давление на уплотнительное кольцо после затягивания гайки, благодаря чему осуществляется идеальное прижатие кольца к трубе.
3. Зажимное кольцо из полиацеталя производит мощное усилие, препятствующее выходу трубы из фитинга без создания негативных последствий герметичности фитинга.
4. Гайка из зеленого полипропилена имеет значительную стойкость к повреждениям. Гайка обладает отличной стойкостью к УФ излучению.
5. Только компания Georg Fischer применяет запатентованное уплотнение с двойными губками из NBR, позволяющее преодолеть некоторые проблемы труб: овальность - наличие царапин - занижение размеров.

Уплотнение с двойными губками гарантирует отличное прилегание к трубе за счет большой контактной поверхности и следовательно постоянную герметичность на весь срок службы фитинга. Кроме того, уплотнение с двойными губками обеспечивает высокую надежность при использовании вакуума.

Глубина вставки:

Диаметр	мм
16	45
20	45
25	50
32	55
40	60
50	65
63	85
75	110
90	120
110	140

d [mm]	Rp [inch]	PN	Код	SP	GP	кг	d1 [mm]	d2 [mm]	L [mm]	L1 [mm]	L2 [mm]	H [mm]
16	^1/2	10	700 627 893	25	125	0,092	22	44	134	53	28	48
16	^3/4	10	700 627 894	25	125	0,096	22	44	134	53	28	53
20	^1/2	10	700 627 698	25	125	0,084	22	44	137	54	26	48
20	^3/4	10	700 627 895	25	125	0,084	22	44	137	54	26	53
25	^1/2	10	700 627 896	25	75	0,142	28	54	150	62	18	32
25	^3/4	10	700 627 699	25	75	0,136	28	54	150	62	18	32
25	1	10	700 627 897	25	75	0,149	28	54	150	62	18	40
32	^1/2	10	700 627 898	15	45	0,225	34	64	170	68	19	40
32	^3/4	10	700 627 899	15	45	0,219	34	64	170	68	19	40
32	1	10	700 627 700	15	45	0,207	34	64	170	68	19	40
40	1	10	158 001 022	35	0	0,464	44	82	238	87	27	53
* 40	1 ^1/4	10	700 627 701	35	0	0,348	42	77	210	78	30	54
* 50	1 ^1/2	10	700 627 702	25	0	0,403	52	88	210	76	27	55
* 63	1 ^1/2	10	700 627 901	8	0	1,195	65	117	317	113	35	70
* 63	2	10	700 627 703	15	0	0,764	66	106	262	95	29	70
* 75	2 ^1/2	10	700 627 902	8	0	1,682	78	134	360	129	48	75
* 90	3	10	700 627 903	4	0	2,450	93	156	455	175	83	101
* 110	4	10	700 627 904	2	0	3,120	114	177	490	182	79	115

Инструкция по монтажу:

Перед началом монтажа следует проверить наличие всех компонентов (уплотнение, упорное кольцо, зажимное кольцо)

1. Отрежьте трубу под прямым углом и удалите заусенцы. Смажьте уплотнение, если оно сухое. Немного ослабьте гайку.
2. Отметьте глубину вставки трубы (см. таблицу: глубина вставки).
3. Вставьте трубу в фитинг через зажимное кольцо до начального упора, означающего достижение уплотнения.

4. Протолкните трубу через уплотнение до упора в ограничитель. Необходимо проверить отметку глубины вставки на трубе.

5. Затяните гайку с максимально возможной силой. Фитинги для труб диаметром до 32 мм затягивайте вручную либо с помощью специальных ключей +GF+ или подходящих стандартных инструментов, для труб диаметром от 40 мм используйте специальные ключи +GF+ или подходящие стандартные инструменты.

Тип фитинга

Тройник

Производитель

Georg Fischer
