Тройник редукционный компрессионный

Артикул: 753911606

Сравнить

Избранное

Материалы

Корпус и упорное кольцо: сополимер полипропилена (PP-B)

Гайка: сополимер полипропилена (PP-B) устойчивый к УФ (класс 8, ASTM D2565, 1-8)

Зажимное кольцо: Ацеталевая смола (POM)

Прокладка: Пищестойкая резина (NBR)

Кольцо жесткости: Нержавеющая сталь AISI 430 (для внутренней резьбы от 1”1/4 до 4”)

Корпус, упорное кольцо, резина: черный Гайка: зеленый Зажимное кольцо: белый

Оставить заявку

Обзор
Характеристики

Весь ассортимент компрессионных фитингов обладает возможностью установки на любых типах полиэтиленовых труб (ПЭ ВП, ПЭ НП, ПЭ 80, ПЭ 100) без разборки (раскручивания) фитингов. После ослабления затяжки гайки труба может быть вставлена в фитинг до конечного положения (фитинги типа Push-fit).

1. Корпус из черного полипропилена разработан и изготовлен как уникальная конструкция, имеющая осевое упрочнение. Номер партии изделия отливается на каждом корпусе, что облегчает процесс прослеживания качества.
2. Упорное кольцо из полипропилена создает необходимое давление на уплотнительное кольцо после затягивания гайки, благодаря чему осуществляется идеальное прижатие кольца к трубе.
3. Зажимное кольцо из полиацеталя производит мощное усилие, препятствующее выходу трубы из фитинга без создания негативных последствий герметичности фитинга.
4. Гайка из зеленого полипропилена имеет значительную стойкость к повреждениям. Гайка обладает отличной стойкостью к УФ излучению.
5. Только компания Georg Fischer применяет запатентованное уплотнение с двойными губками из NBR, позволяющее преодолеть некоторые проблемы труб: овальность - наличие царапин - занижение размеров.

Уплотнение с двойными губками гарантирует отличное прилегание к трубе за счет большой контактной поверхности и следовательно постоянную герметичность на весь срок службы фитинга. Кроме того, уплотнение с двойными губками обеспечивает высокую надежность при использовании вакуума.

Глубина вставки:

Диаметр	мм
16	45
20	45
25	50
32	55
40	60
50	65
63	85
75	110
90	120
110	140

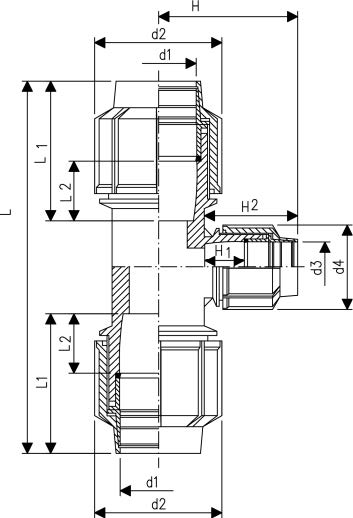

d-d-d [mm]	PN	Код	SP	GP	кг	d1 [mm]	d2 [mm]	d3 [mm]	d4 [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]
20 - 16 - 20	10	700 627 905	25	100	0,118	22	46	22	46	143	58	18	57	18
20 - 25 - 20	10	700 627 906	25	75	0,134	22	46	28	54	144	58	18	59	17
25 - 20 - 25	10	700 627 907	25	50	0,162	28	54	22	46	153	58	17	58	18
25 - 32 - 25	10	700 627 908	15	45	0,189	28	54	35	64	155	59	17	65	19
32 - 25 - 32	10	700 627 909	15	30	0,237	35	64	28	54	173	64	19	63	21
40 - 32 - 40	10	700 627 850	20	0	0,517	44	82	35	64	238	87	27	66	21
50 - 40 - 50	10	700 627 910	12	0	0,795	53	93	44	82	259	96	28	94	38
63 - 50 - 63	10	700 627 911	8	0	1,384	65	117	53	93	317	113	35	90	28
75 - 63 - 75	10	700 627 977	5	0	2,127	78	134	65	117	360	129	48	113	35

Инструкция по монтажу:

Перед началом монтажа следует проверить наличие всех компонентов (уплотнение, упорное кольцо, зажимное кольцо)

1. Отрежьте трубу под прямым углом и удалите заусенцы. Смажьте уплотнение, если оно сухое. Немного ослабьте гайку.
2. Отметьте глубину вставки трубы (см. таблицу: глубина вставки).
3. Вставьте трубу в фитинг через зажимное кольцо до начального упора, означающего достижение уплотнения.

4. Протолкните трубу через уплотнение до упора в ограничитель. Необходимо проверить отметку глубины вставки на трубе.

5. Затяните гайку с максимально возможной силой. Фитинги для труб диаметром до 32 мм затягивайте вручную либо с помощью специальных ключей +GF+ или подходящих стандартных инструментов, для труб диаметром от 40 мм используйте специальные ключи +GF+ или подходящие стандартные инструменты.

Тип фитинга

Тройник

Производитель

Georg Fischer
