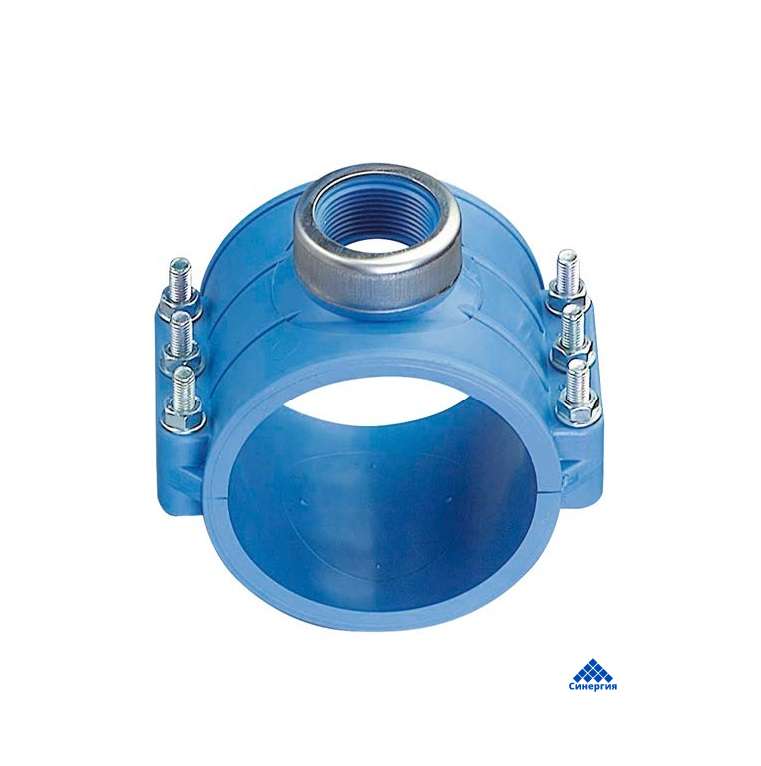

Седелки с резьбовым отводом с кольцом жесткости из нержавеющей стали, с уплотнением жесткого сечения и болтами и гайками из нержавеющей стали

Седелки с резьбовым отводом с кольцом жесткости из нержавеющей стали, с уплотнением жесткого сечения и болтами и гайками из нержавеющей стали

Артикул: 753911606

Сравнить

Избранное

Давление воды 16 бар (10 - 6 бар см. таблицу ниже)
Подходит для полиэтиленовых и ПВХ труб
Внутренняя резьба: ISO 7 (параллельная)
Материал: полипропилен
Прокладка NBR с плоским уплотнительным кольцом
Кольцо жесткости: нержавеющая сталь AISI430
Болты и гайки: гальванизированные
Цвет: голубой
B = количество болтов
M = тип болтов
(*) с кольцевидной прокладкой

Обзор
Характеристики

d [mm]	Rp [inch]	PN	B	M	Код	SP	GP	кг	d1 [mm]	L [mm]	L1 [mm]	H [mm]	H1 [mm]
* 20	1/2	16	2	M8X40	158 001 041	1	180	0,119	12	46	77	59	26
* 25	1/2	16	2	M8X30	158 001 042	1	150	0,110	13	49	79	58	15
* 25	3/4	16	2	M8X30	158 001 043	1	150	0,123	13	49	79	58	15
* 32	1/2	16	2	M8X30	158 001 044	1	150	0,103	14	49	79	62	20
* 32	3/4	16	2	M8X30	158 001 045	1	150	0,115	14	49	79	62	20
* 32	1	16	2	M8X40	158 001 046	1	100	0,162	14	62	87	70	20
40	1/2	16	2	M8X40	158 001 047	1	100	0,135	21	62	86	71	20
40	3/4	16	2	M8X40	158 001 048	1	100	0,146	21	62	86	71	20
40	1	16	2	M8X40	158 001 049	1	100	0,153	21	62	86	70	19
50	1/2	16	4	M8X40	158 001 050	1	100	0,196	21	62	86	82	20
50	3/4	16	4	M8X40	158 001 051	1	100	0,209	21	62	86	82	20
50	1	16	4	M8X40	158 001 052	1	100	0,217	21	62	86	82	20
50	1 1/4	16	4	M8X40	158 001 053	1	100	0,221	21	62	86	82	20
63	1/2	16	4	M8X40	158 001 054	1	70	0,212	18	62	101	96	21
63	3/4	16	4	M8X40	158 001 055	1	70	0,222	24	62	101	96	21
63	1	16	4	M8X40	158 001 056	1	70	0,228	31	62	101	96	21
63	1 1/4	16	4	M8X40	158 001 058	1	60	0,268	31	62	101	96	21
63	1 1/2	16	4	M8X40	158 001 057	1	60	0,275	31	62	101	96	21
75	1/2	16	4	M8X60	158 001 059	1	40	0,364	16	79	123	102	14
75	3/4	16	4	M8X60	158 001 060	1	40	0,376	21	79	123	104	16
75	1	16	4	M8X60	158 001 061	1	40	0,384	27	79	123	107	19
75	1 1/4	16	4	M8X60	158 001 063	1	40	0,421	35	79	123	109	21
75	1 1/2	16	4	M8X60	158 001 062	1	40	0,428	42	79	123	109	21
75	2	16	4	M8X60	158 001 064	1	40	0,437	53	79	123	112	24
90	1/2	16	4	M8X60	158 001 065	1	34	0,412	16	87	138	116	14
90	3/4	16	4	M8X60	158 001 066	1	34	0,421	21	87	138	118	16
90	1	16	4	M8X60	158 001 067	1	34	0,432	27	87	138	121	19
90	1 1/4	16	4	M8X60	158 001 069	1	34	0,472	35	87	138	123	21
90	1 1/2	16	4	M8X60	158 001 068	1	30	0,474	42	87	138	123	21
90	2	16	4	M8X60	158 001 070	1	30	0,481	53	87	138	126	24
110	1/2	16	6	M8X50	158 001 071	1	20	0,511	15	99	152	150	23
110	3/4	16	6	M8X50	158 001 072	1	20	0,523	20	99	152	150	23
110	1	16	6	M8X50	158 001 073	1	20	0,533	26	99	152	150	23
110	1 1/4	16	6	M8X50	158 001 075	1	20	0,565	35	99	152	150	23
110	1 1/2	16	6	M8X50	158 001 074	1	20	0,566	41	99	152	150	23
110	2	16	6	M8X50	158 001 076	1	20	0,570	51	99	152	150	23
* 110	3	6	6	M8x70	158 001 077	12	0	1,108	85	99	152	150	23
125	1/2	16	6	M8X50	158 001 078	1	20	0,578	15	101	166	169	24
125	3/4	16	6	M8X50	158 001 079	1	20	0,590	20	101	166	169	24
125	1	16	6	M8X50	158 001 080	1	20	0,592	26	101	166	169	24
125	1 1/4	16	6	M8X50	158 001 082	1	20	0,629	35	101	166	168	23
125	1 1/2	16	6	M8X50	158 001 081	1	20	0,627	41	101	166	168	23
125	2	16	6	M8X50	158 001 083	1	20	0,640	50	101	166	168	23
* 125	3	6	6	M8X70	158 001 084	12	0	1,009	85	139	178	180	37
* 125	4	6	6	M8X70	158 001 085	12	0	1,051	90	139	178	181	38
140	1/2	16	6	M8X70	158 001 086	20	0	0,830	18	114	207	191	25
140	3/4	16	6	M8X70	158 001 087	20	0	0,843	24	114	207	191	25
140	1	16	6	M8X70	158 001 088	20	0	0,849	30	114	207	191	25
140	1 1/4	16	6	M8X70	158 001 090	20	0	0,880	38	114	207	191	25
140	1 1/2	16	6	M8X70	158 001 089	20	0	0,892	45	114	207	191	24
140	2	16	6	M8X70	158 001 091	20	0	0,898	50	114	207	191	24
* 140	3	10	6	M8X70	158 001 092	10	0	1,132	85	142	208	201	38
* 140	4	10	6	M8X70	158 001 093	10	0	1,196	90	142	208	201	38
160	1/2	16	6	M8X70	158 001 094	20	0	0,899	18	114	226	215	24
160	3/4	16	6	M8X70	158 001 095	20	0	0,908	24	114	226	215	24
160	1	16	6	M8X70	158 001 096	20	0	0,917	30	114	226	215	24
160	1 1/4	16	6	M8X70	158 001 098	20	0	0,950	37	114	226	215	24
160	1 1/2	16	6	M8X70	158 001 097	20	0	0,954	45	114	226	215	24
160	2	16	6	M8X70	158 001 099	20	0	0,956	51	114	226	215	24
* 160	3	10	6	M8X70	158 001 100	10	0	1,185	84	142	228	222	38
* 160	4	10	6	M8X70	158 001 101	10	0	1,262	90	142	228	222	38
* 180	1	10	6	M10X80	158 001 102	7	0	1,980	30	169	262	265	38
* 180	1 1/4	10	6	M10X80	158 001 104	7	0	2,013	36	169	262	265	38
* 180	1 1/2	10	6	M10X80	158 001 103	7	0	2,007	54	169	262	265	38
* 180	2	10	6	M10X80	158 001 105	7	0	2,018	54	169	262	265	38
* 180	3	10	6	M10X80	158 001 106	7	0	2,043	85	169	262	265	38
* 180	4	10	6	M10X80	158 001 107	7	0	2,092	103	169	262	267	40
* 200	1 1/2	10	6	M10X80	158 001 108	8	0	1,966	45	169	262	265	38
* 200	2	10	6	M10X80	158 001 109	7	0	1,946	54	169	262	265	38
* 200	3	10	6	M10X80	158 001 110	7	0	1,980	85	169	262	265	38
* 200	4	10	6	M10X80	158 001 111	7	0	2,020	103	169	262	267	40
* 225	1 1/2	10	6	M10X80	158 001 112	5	0	2,049	45	145	287	287	26
* 225	2	10	6	M10X80	158 001 113	5	0	2,050	51	145	287	287	26
* 225	3	10	6	M10X80	158 001 114	5	0	2,150	85	174	287	295	37
* 225	4	10	6	M10X80	158 001 115	5	0	2,184	103	174	287	295	38
* 250	2	10	6	M10X80	158 001 116	5	0	2,472	55	178	310	314	38
* 250	3	10	6	M10X80	158 001 117	5	0	2,466	85	178	310	314	38
* 250	4	10	6	M10X80	158 001 118	5	0	2,478	103	178	310	314	38
280	2	10	6	M10X160	158 001 119	3	0	3,440	51	179	335	326	31
* 280	3	10	6	M10X160	158 001 120	3	0	3,543	78	179	335	338	41
* 280	4	10	6	M10X160	158 001 121	3	0	3,585	98	179	335	338	46
315	2	10	6	M10X110	158 001 122	3	0	4,156	51	246	390	350	31
* 315	3	10	6	M10X110	158 001 123	3	0	4,267	78	246	390	363	41
* 315	4	10	6	M10X110	158 001 124	3	0	4,279	98	246	390	363	46

Инструкция по монтажу:

РИСУНОК 1- убедитесь в том, что все компоненты имеются в наличии.

-очистите поверхность трубы от возможных загрязнений (песок, грязь, машинное масло), которые могут повлиять на сдвиг седелки при сборке на трубе.
-установите нижнюю часть седелки на трубу снизу в требуемом месте для получения отвода. РИСУНОК 2
-установите прокладку на посадочное место в резьбовой части седелки. РИСУНОК 3

-соедините резьбовую часть и нижнюю часть седелки вместе с болтами, вставляя их диагонально для облегчения центрирования двух частей между собой. РИСУНОК 4

-наденьте имеющиеся шайбы на болты и затяните гайки без полного обжатия до посадки седелки при котором оно не будет вращаться на трубе. РИСУНОК 5

-просверлите отверстие в требуемом месте отвода. РИСУНОК 6

-прикрутите фитинг с наружной резьбой к выходу седелки с внутренней резьбой используя небольшое количество тефлона для заполнения пространства между резьбовыми соединениями. РИСУНОК 7

-полностью заверните болты до соприкосновения обоих концов седелки (до размера 8"; для труб с большим диаметром до подходящей затяжки болта). РИСУНОК 8

Примечание: (*): вырезание отверстия в трубе может быть осуществлено в улучшенном виде в зависимости от опытности монтажника.

(**): нельзя сильно затягивать болты в ходе выполнения этой процедуры во избежание смятия отводной трубы с внутренней резьбой, что впоследствии может привести к возникновению проблем при привинчивании отводной трубы с внешней резьбой.

Тип фитинга

Седловой отвод

Производитель

Georg Fischer
