Переход
Артикул: 753911606
Переход литой.
- Детали изготавливаются методом литья под давлением с возможной последующей механической обработкой. Также в каталоге представлены детали импортного производства. Нестандартные решения и не включенные в издание типоразмеры поставляются под заказ.
Область применения:
Водоснабжение и напорное водоотведение.
Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению. Соответствуют единым санитарно-эпидемиологическим требованиям к товарам, подлежащим
санитарно-эпидемиологическому контролю (сертифицированы на применение в сетях питьевого водоснабжения). Подходят для соединения труб ПЭ 100 и ПЭ 100+, труб МУЛЬТИКЛИН, МУЛЬТИПАЙП и ПРОТЕКТ в любых сочетаниях.
- Область применения:
Газоснабжение
- Детали используются в трубопроводах, предназначенных для транспортировки горючих газов по ГОСТ 5542, и подходят для соединения однослойных труб ПЭ 100 (ГОСТ Р 50838-2009, ТУ 2248-010-73011750-2010), труб МУЛЬТИПАЙП и ПРОТЕКТ в любых сочетаниях.
Изделия прошли экспертизу промышленной безопасности в лицензированной Ростехнадзором экспертной организации, имеют сертификат соответствия требованиям промышленной безопасности в системе добровольной сертификации «РОСТЕХЭКСПЕРТИЗА», сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ и сертификат соответствия EN 1555-3:2010.
Материалы: ПЭ 100
Нормативная документация:
ГОСТ Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001);
Техническая информация

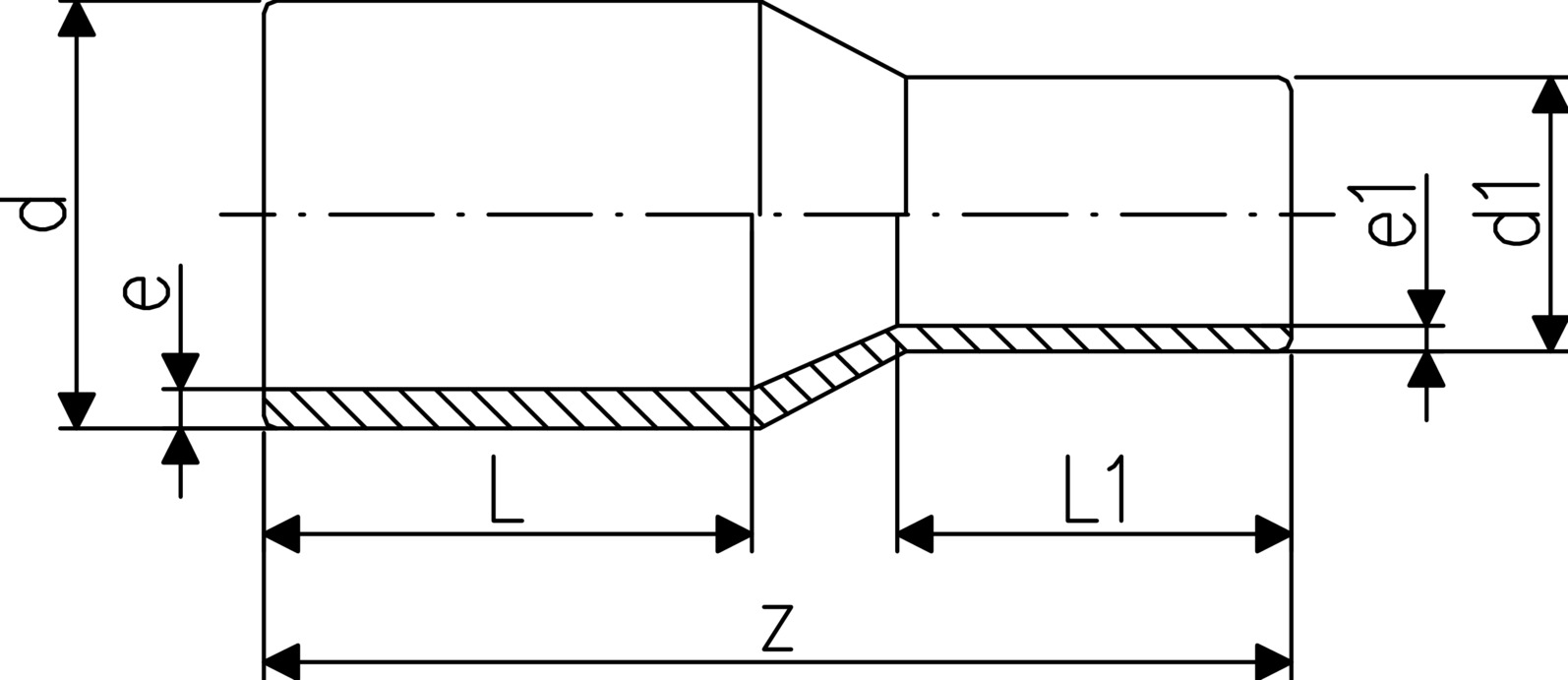

d, мм | d1, мм | z, мм | L, мм | L1, мм | e, мм | e1, мм | Вес, кг |
25 | 20 | 115 | 53 | 52 | 3,0 | 3,0 | 0,02 |
32 | 20 | 122 | 55 | 53 | 3,0 | 3,0 | 0,03 |
32 | 25 | 122 | 55 | 53 | 3,0 | 3,0 | 0,03 |
40 | 20 | 127 | 56 | 50 | 3,7 | 3,0 | 0,04 |
40 | 25 | 128 | 55 | 50 | 3,7 | 3,0 | 0,05 |
40 | 32 | 128 | 55 | 52 | 3,7 | 3,0 | 0,05 |
50 | 20 | 147 | 62 | 50 | 4,6 | 3,0 | 0,06 |
50 | 25 | 139 | 62 | 50 | 46 | 3,0 | 0,07 |
50 | 32 | 140 | 62 | 54 | 4,6 | 3,0 | 0,07 |
50 | 40 | 138 | 62 | 55 | 4,6 | 3,7 | 0,08 |
63 | 32 | 150 | 65 | 53 | 5,8 | 3,0 | 0,11 |
63 | 40 | 150 | 65 | 57 | 5,8 | 3,7 | 0,12 |
63 | 50 | 150 | 65 | 62 | 5,8 | 4,6 | 0,13 |
75 | 40 | 170 | 72 | 51 | 6,8 | 3,7 | 0,19 |
75 | 50 | 170 | 72 | 65 | 6,8 | 4,6 | 0,19 |
75 | 63 | 170 | 72 | 65 | 6,8 | 5,8 | 0,21 |
90 | 50 | 190 | 81 | 61 | 8,2 | 4,6 | 0,29 |
90 | 63 | 190 | 81 | 65 | 8,2 | 5,8 | 0,32 |
90 | 75 | 190 | 81 | 72 | 8,2 | 6,8 | 0,33 |
110 | 63 | 205 | 85 | 65 | 10,0 | 5,8 | 0,49 |
110 | 75 | 205 | 04 | 72 | 10,0 | 6,8 | 0,50 |
110 | 90 | 205 | 85 | 81 | 10,0 | 8,2 | 0,55 |
125 | 63 | 214 | 88 | 65 | 11,4 | 5,8 | 0,61 |
125 | 75 | 210 | 89 | 72 | 11,4 | 6,8 | 0,67 |
125 | 90 | 211 | 89 | 81 | 11,4 | 8,2 | 0,68 |
125 | 110 | 211 | 90 | 84 | 11,4 | 10,0 | 0,78 |
140 | 75 | 237 | 113 | 77 | 12,7 | 6,8 | 0,91 |
140 | 90 | 237 | 114 | 86 | 12,7 | 8,2 | 0,95 |
140 | 110 | 232 | 104 | 93 | 12,7 | 10,0 | 0,98 |
140 | 125 | 232 | 102 | 100 | 12,7 | 11,4 | 1,08 |
160 | 90 | 244 | 100 | 81 | 14,6 | 8,2 | 1,16 |
160 | 110 | 242 | 100 | 85 | 14,6 | 10,0 | 1,24 |
160 | 125 | 240 | 100 | 89 | 14,6 | 11,4 | 1,33 |
160 | 140 | 255 | 110 | 104 | 14,6 | 12,7 | 1,52 |
100 | 90 | 245 | 105 | 81 | 16,4 | 8,2 | 1,51 |
100 | 110 | 277 | 124 | 94 | 16,4 | 10,0 | 1,83 |
100 | 125 | 258 | 108 | 92 | 16,4 | 11,4 | 1,72 |
100 | 140 | 278 | 124 | 113 | 16,4 | 12,7 | 1,98 |
100 | 160 | 255 | 107 | 102 | 16,4 | 14,6 | 1,97 |
200 | 140 | 282 | 123 | 114 | 18,2 | 12,7 | 2,33 |
200 | 160 | 252 | 104 | 120 | 18,2 | 14,6 | 2,43 |
200 | 100 | 279 | 124 | 120 | 18,2 | 16,4 | 2,72 |
225 | 140 | 295 | 132 | 115 | 20,5 | 12,7 | 2,90 |
225 | 160 | 278 | 120 | 90 | 20,5 | 14,6 | 2,89 |
225 | 100 | 297 | 128 | 120 | 20,5 | 16,4 | 3,24 |
225 | 200 | 280 | 124 | 117 | 20,5 | 18,2 | 3,54 |
250 | 160 | 309 | 150 | 97 | 22,7 | 14,6 | 2,39 |
250 | 100 | 312 | 150 | 106 | 22,7 | 16,4 | 4,30 |
250 | 200 | 327 | 155 | 115 | 22,7 | 18,2 | 4,77 |
250 | 225 | 332 | 130 | 120 | 22,7 | 20,5 | 4,95 |
200 | 200 | 347 | 140 | 115 | 25,4 | 18,2 | 5,83 |
200 | 225 | 340 | 140 | 122 | 25,4 | 20,5 | 6,11 |
200 | 250 | 320 | 137 | 133 | 25,4 | 22,7 | 6,48 |
315 | 200 | 375 | 170 | 128 | 28,6 | 18,2 | 7,52 |
315 | 225 | 375 | 150 | 123 | 28,6 | 20,5 | 7,79 |
315 | 250 | 375 | 150 | 132 | 28,6 | 22,7 | 8,36 |
315 | 280 | 375 | 150 | 144 | 28,6 | 25,4 | 8,80 |
355 | 250 | 390 | 165 | 130 | 32,3 | 22,7 | 9,10 |
355 | 280 | 390 | 165 | 139 | 32,3 | 25,4 | 9,50 |
355 | 315 | 390 | 165 | 150 | 32,3 | 28,6 | 9,90 |
400 | 280 | 415 | 180 | 139 | 36,4 | 25,4 | 10,42 |
400 | 315 | 415 | 180 | 150 | 36,4 | 28,6 | 11,13 |
400 | 355 | 420 | 180 | 165 | 36,4 | 32,3 | 11,60 |
450 | 280 | 389 | 195 | 139 | 40,9 | 25,4 | 16,20 |
450 | 315 | 390 | 195 | 150 | 40,9 | 28,6 | 16,70 |
450 | 355 | 393 | 195 | 164 | 40,9 | 32,3 | 17,50 |
450 | 400 | 395 | 195 | 179 | 40,9 | 36,4 | 18,50 |
500 | 315 | 422 | 212 | 150 | 45,5 | 28,6 | 21,90 |
500 | 355 | 424 | 212 | 164 | 45,5 | 32,3 | 22,60 |
500 | 400 | 426 | 212 | 179 | 45,5 | 36,4 | 23,60 |
500 | 450 | 428 | 212 | 195 | 45,5 | 40,9 | 25,10 |
560 | 355 | 459 | 230 | 164 | 50,9 | 32,3 | 30,10 |
560 | 400 | 461 | 230 | 179 | 50,9 | 36,4 | 31,00 |
560 | 450 | 463 | 230 | 195 | 50,9 | 40,9 | 32,40 |
560 | 500 | 466 | 230 | 212 | 50,9 | 45,5 | 34,10 |
630 | 400 | 502 | 250 | 179 | 57,3 | 36,4 | 41,90 |
630 | 450 | 503 | 250 | 195 | 57,3 | 40,9 | 43,10 |
630 | 500 | 506 | 250 | 212 | 57,3 | 45,5 | 44,70 |
630 | 560 | 506 | 250 | 230 | 57,3 | 50,9 | 46,80 |
