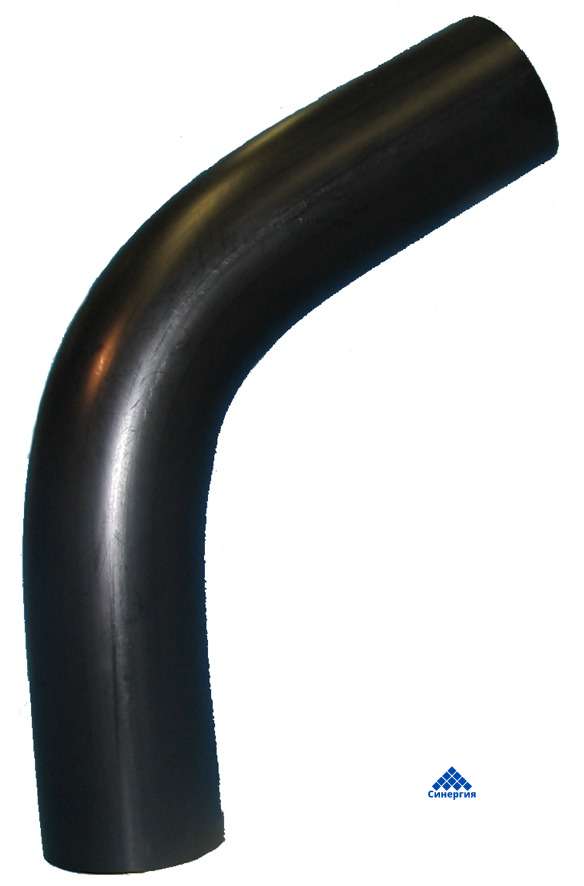

Отводы гнутые
Артикул: 753911606
- Полиэтилен 100 SDR11
- Давление для газа 10 атмосфер/ воды 16 атмосфер
- Удлиненные патрубки
Идеальная пропускная способность
Наличие разрешения на применение в строительстве газопроводов
Максимальное рабочее давление:
PN12,5 - для сетей газоснабжения, PN25 – для сетей водоснабжения
Цена по запросу
- Отвод гнутый.
- Уникальные гнутые отводы нового поколения, изготовленные в соответствии с европейскими стандартами EN 1555 и EN 12201. В нормах EN 1555 и EN 12201 указаны все допустимые параметры, размеры и свойства материалов, которые должны учитываться при проектировании и дальнейшем строительстве трубопроводов высокого давления.
Технология позволяет сохранить необходимую минимальную толщину стенки гнутых отводов с радиусом равным 1,5d.
Широкий ассортимент гнутых отводов позволяет решить самые сложные технические задачи и подобрать альтернативные решения. Отводы могут быть изготовлены с различными радиусами и величинами углов, а также из различных материалов: PE-HD, PE-RC и др.
Для сварки гнутых отводов можно использовать любые аппараты, предназначенные для электромуфтовой и стыковой сварки.
Техническая информация
Отвод 90° гнутый
d, мм | z, мм | L, мм | R, мм | е, мм | Вес, кг |
32 | 78 | 46 | 32 | 2,9 | 0,04 |
40 | 91 | 49 | 40 | 3,7 | 0,09 |
50 | 107 | 55 | 50 | 4,6 | 0,16 |
63 | 130 | 63 | 63 | 5,8 | 0,28 |
75 | 152 | 70 | 75 | 6,8 | 0,46 |
90 | 168 | 79 | 90 | 8,2 | 0,53 |
110 | 193 | 82 | 110 | 10,0 | 1,28 |
125 | 216 | 87 | 125 | 11,4 | 1,29 |
140 | 232 | 92 | 140 | 12,7 | 2,23 |
160 | 258 | 98 | 160 | 14,6 | 3,42 |
180 | 290 | 105 | 180 | 16,4 | 5,00 |
200 | 317 | 112 | 200 | 18,2 | 6,93 |
225 | 350 | 120 | 225 | 20,5 | 9,77 |
250 | 375 | 130 | 250 | 22,7 | 9,23 |
280 | 430 | 150 | 280 | 25,4 | 15,49 |
315 | 470 | 150 | 315 | 28,6 | 23,95 |
355 | 900 | 250 | 533 | 32,3 | 53,30 |
400 | 980 | 250 | 600 | 36,4 | 71,90 |
450 | 645 | 195 | 450 | 40,9 | 69,12 |
500 | 710 | 212 | 500 | 45,5 | 91,04 |
560 | 1290 | 280 | 840 | 50,9 | 179,30 |
630 | 1400 | 280 | 945 | 57,3 | 243,20 |
710 | 1900 | 350 | 1128 | 64,5 | 469,94 |
800 | 2000 | 350 | 1274 | 72,6 | 577,13 |
Отвод 60° гнутый
d, мм | z, мм | L, мм | R, мм | е, мм | Вес, кг |
90 | 193 | 100 | 135 | 5,4 | 0,60 |
110 | 270 | 150 | 165 | 6,6 | 1,28 |
125 | 283 | 150 | 187 | 7,4 | 1,30 |
140 | 296 | 150 | 210 | 8,3 | 1,80 |
160 | 313 | 150 | 240 | 9,5 | 3,16 |
180 | 330 | 150 | 270 | 10,7 | 3,19 |
200 | 348 | 150 | 300 | 11,9 | 4,20 |
225 | 370 | 150 | 337 | 13,4 | 5,60 |
250 | 500 | 250 | 375 | 16,8 | 9,25 |
280 | 530 | 250 | 420 | 16,6 | 15,00 |
315 | 612 | 250 | 472 | 18,7 | 19,50 |
355 | 690 | 300 | 532 | 21,1 | 30,10 |
400 | 730 | 300 | 600 | 23,7 | 38,20 |
650 | 780 | 300 | 675 | 26,7 | 53,70 |
500 | 880 | 350 | 750 | 29,7 | 73,90 |
560 | 930 | 350 | 840 | 33,2 | 98,20 |
630 | 1000 | 350 | 945 | 37,4 | 132,30 |
Отвод 45° гнутый
d, мм | z, мм | L, мм | R, мм | е, мм | Вес, кг |
32 | 120 | 80 | 48 | 2,9 | 0,08 |
40 | 120 | 80 | 60 | 3,7 | 0,12 |
50 | 149 | 100 | 75 | 4,6 | 0,24 |
63 | 161 | 100 | 95 | 5,8 | 0,36 |
75 | 168 | 100 | 113 | 6,8 | 0,56 |
90 | 177 | 100 | 135 | 8,2 | 0,76 |
110 | 243 | 150 | 165 | 10,0 | 1,70 |
125 | 253 | 150 | 188 | 11,4 | 2,19 |
160 | 262 | 150 | 210 | 12,7 | 2,80 |
160 | 274 | 160 | 240 | 14,6 | 3,80 |
180 | 287 | 150 | 270 | 16,4 | 5,14 |
200 | 299 | 150 | 300 | 18,2 | 7,06 |
225 | 315 | 150 | 338 | 20,5 | 7,40 |
250 | 440 | 250 | 375 | 22,7 | 13,00 |
280 | 460 | 250 | 420 | 25,4 | 22,00 |
315 | 535 | 250 | 473 | 28,6 | 24,93 |
355 | 620 | 300 | 533 | 32,3 | 39,50 |
400 | 650 | 300 | 600 | 36,4 | 48,50 |
650 | 680 | 300 | 675 | 40,9 | 69,80 |
500 | 760 | 350 | 750 | 45,5 | 96,30 |
560 | 800 | 350 | 840 | 50,9 | 129,80 |
630 | 870 | 350 | 945 | 57,3 | 174,00 |

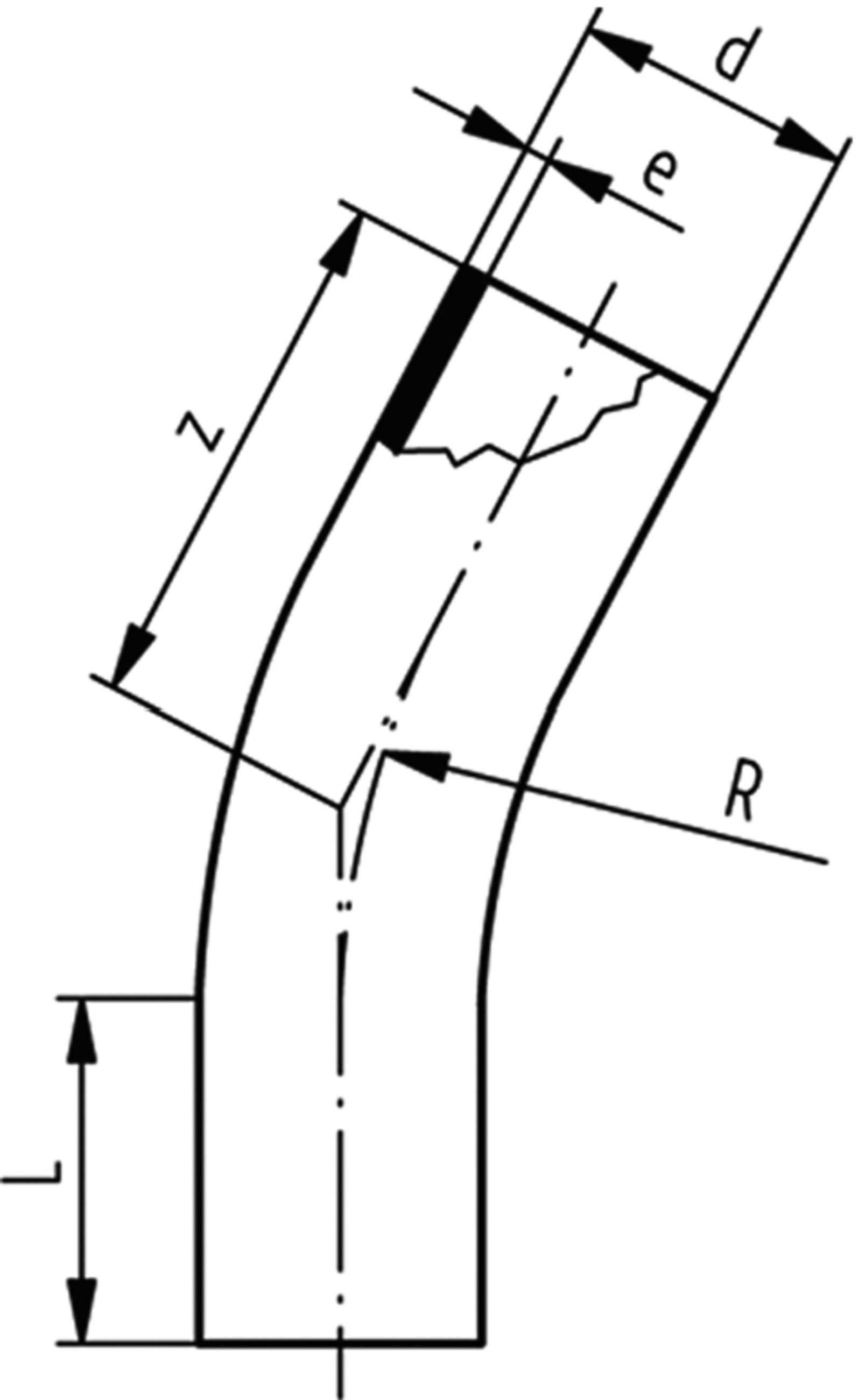

Отвод 30° гнутый
d, мм | z, мм | L, мм | R, мм | е, мм | Вес, кг |
32 | 113 | 80 | 48 | 2,9 | 0,08 |
40 | 116 | 80 | 60 | 3,7 | 0,12 |
50 | 140 | 100 | 75 | 4,6 | 0,20 |
63 | 150 | 100 | 95 | 5,8 | 0,40 |
75 | 155 | 100 | 113 | 6,8 | 0,52 |
90 | 160 | 100 | 135 | 8,2 | 0,76 |
110 | 219 | 150 | 165 | 10,0 | 1,69 |
125 | 225 | 150 | 188 | 11,4 | 2,10 |
160 | 231 | 150 | 210 | 12,7 | 2,20 |
160 | 239 | 150 | 240 | 14,6 | 3,65 |
180 | 247 | 150 | 270 | 16,4 | 4,78 |
200 | 255 | 150 | 300 | 18,2 | 5,78 |
225 | 266 | 150 | 338 | 20,5 | 6,30 |
250 | 385 | 250 | 375 | 22,7 | 13,10 |
280 | 400 | 250 | 420 | 25,4 | 16,30 |
315 | 460 | 250 | 473 | 28,6 | 21,85 |
355 | 540 | 300 | 533 | 32,3 | 34,90 |
400 | 560 | 300 | 600 | 36,4 | 45,90 |
650 | 580 | 300 | 675 | 40,9 | 60,20 |
500 | 630 | 350 | 750 | 45,5 | 83,30 |
560 | 680 | 350 | 840 | 50,9 | 108,60 |
630 | 730 | 350 | 945 | 57,3 | 148,30 |
