Отвод 90°
Артикул: 753911606
- Отвод литой 90 градусов.
- Детали изготавливаются методом литья под давлением с возможной последующей механической обработкой. Также в каталоге представлены детали импортного производства. Нестандартные решения и не включенные в издание типоразмеры поставляются под заказ.
Область применения:
Водоснабжение и напорное водоотведение.
Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению. Соответствуют единым санитарно-эпидемиологическим требованиям к товарам, подлежащим
санитарно-эпидемиологическому контролю (сертифицированы на применение в сетях питьевого водоснабжения). Подходят для соединения труб ПЭ 100 и ПЭ 100+, труб МУЛЬТИКЛИН, МУЛЬТИПАЙП и ПРОТЕКТ в любых сочетаниях.
- Область применения:
Газоснабжение
- Детали используются в трубопроводах, предназначенных для транспортировки горючих газов по ГОСТ 5542, и подходят для соединения однослойных труб ПЭ 100 (ГОСТ Р 50838-2009, ТУ 2248-010-73011750-2010), труб МУЛЬТИПАЙП и ПРОТЕКТ в любых сочетаниях.
Изделия прошли экспертизу промышленной безопасности в лицензированной Ростехнадзором экспертной организации, имеют сертификат соответствия требованиям промышленной безопасности в системе добровольной сертификации «РОСТЕХЭКСПЕРТИЗА», сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ и сертификат соответствия EN 1555-3:2010.
Материалы: ПЭ 100
Нормативная документация:
ГОСТ Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001);

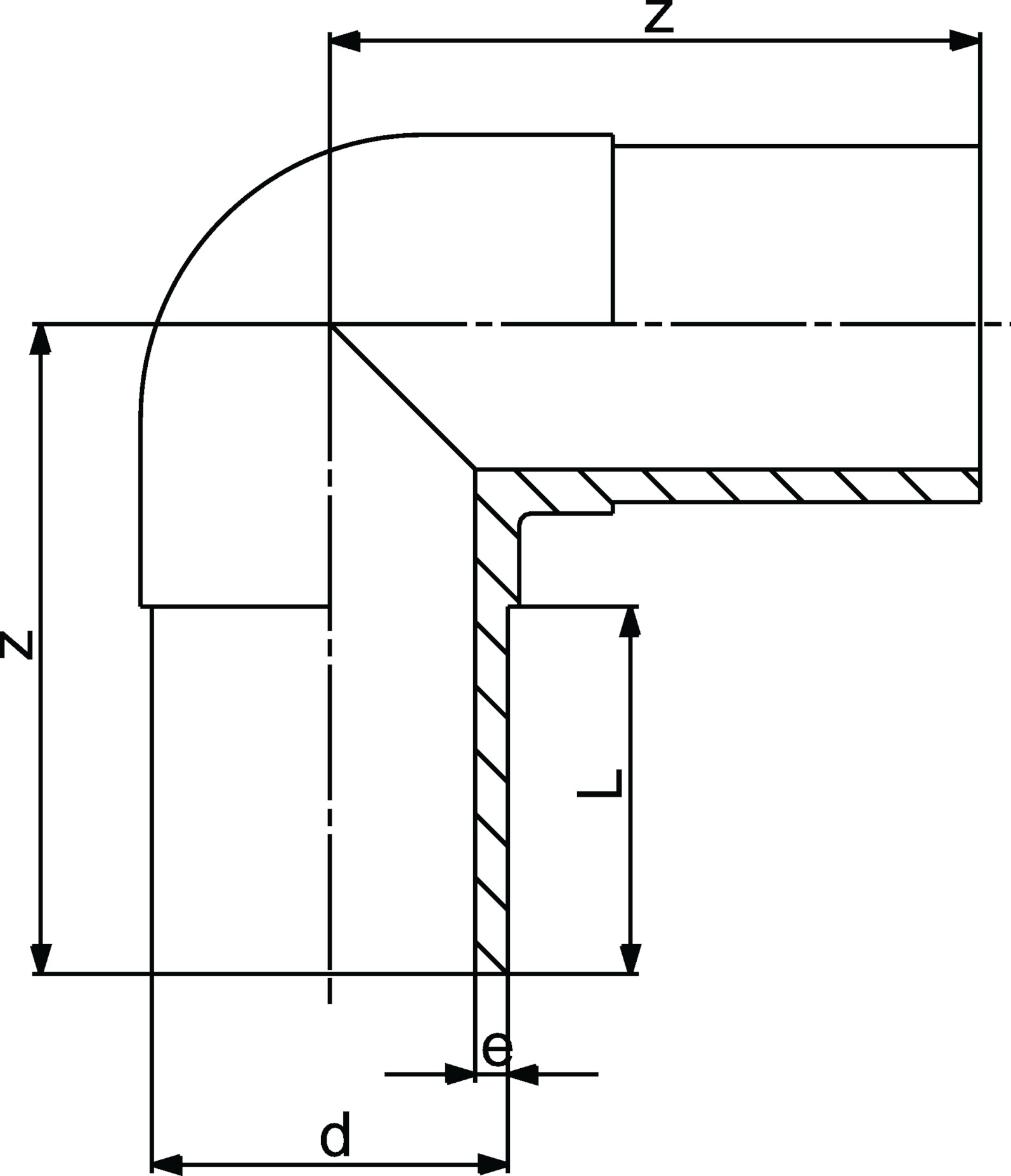

Техническая информация
d, мм | SDR | PN | L, мм | Z, мм | Вес, кг |
20 | 11 | 16 | 52 | 75 | 0,03 |
25 | 11 | 16 | 25 | 80 | 0,04 |
32 | 11 (17) | 16(10) | 50 | 82 | 0,06 |
40 | 11 | 16 | 74 | 105 | 0,08 |
50 | 11 | 16 | 80 | 108 | 0,15 |
63 | 11 | 16 | 63 | 118 | 0,27 |
17 | 10 | 0,25 | |||
75 | 11 | 16 | 90 | 132 | 0,42 |
90 | 11 (17) | 16(10) | 75 | 134 | 0,66 |
110 | 11 | 16 | 82 | 162 | 1,08 |
17 | 10 | 156 | 0,81 | ||
125 | 11 | 16 | 103 | 169 | 1,50 |
140 | 11 | 16 | 120 | 200 | 2,28 |
160 | 11 | 16 | 98 | 225 | 3,03 |
17 | 10 | 220 | 2,34 | ||
180 | 11 | 16 | 142 | 247 | 4,44 |
200 | 11 | 16 | 153 | 262 | 6,08 |
225 | 11 | 16 | 120 | 307 | 7,64 |
17 | 10 | 6,56 | |||
250 | 11 | 16 | 134 | 293 | 11,00 |
280 | 11 | 16 | 144 | 330 | 15,00 |
315 | 11 (17) | 16(10) | 145 | 360 | 20,70 |
