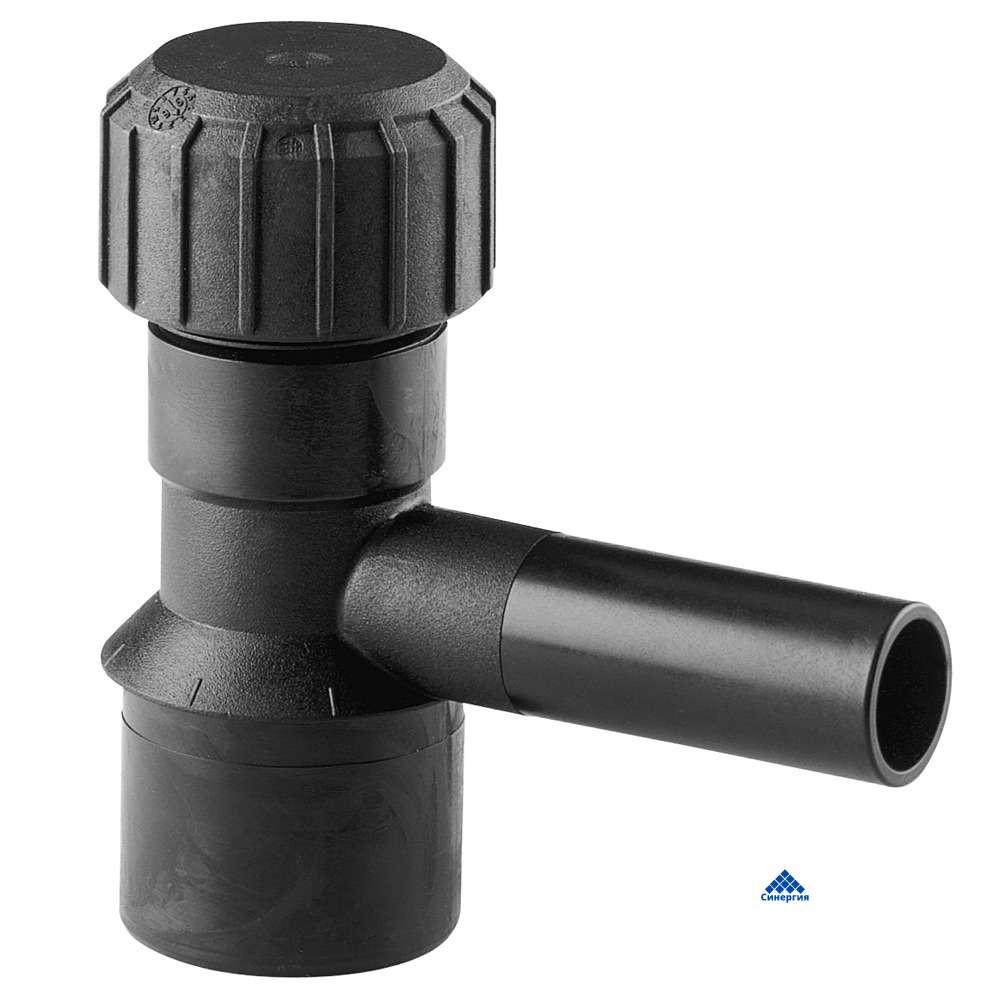

Головная часть седелки с устройством фрезы
Артикул: 753911606
- Полиэтилен 100 SDR11
• Давление для газа 10 бар / воды 16 бар
• Со встроенной фрезой для врезки под давлением
• Длинный выход для сварки
• Заглушка с уплотнительным кольцом для герметизации
• Для использования с седловыми отводами серии ELGEF Plus диаметрами 63-225 мм для врезки в трубу SDR 11
• Для использования с седловыми отводами серии ELGEF Plus диаметрами 90-315 мм для врезки в трубу SDR 17
- Головная часть седелки с фрезой производства Georg Fischer.
- Головная часть седелки, предназначенной для врезки в действующий трубопровод газа или воды, оснащена специальной фрезой, упрощающей этот процесс. Применяется на трубах, изготовленных по стандартам ПЭ100 и со стенками по стандартам SDR11. Изделие может использоваться при рабочем давлении газа до 10 бар и воды до 16 бар. Компания Georg Fischer рекомендует использовать данное изделие в сочетании с несколькими видами седловых отводов серии ELGEF ® Plus (53 131 00), диаметрами от 63 до 315 мм. Фитинг оснащен уплотнительным герметичным кольцом, а также имеет удлиненный выход для сварки.
Техническая информация
| d, мм | d1, мм | d2, мм | L, мм | z , мм | SW, мм | Вес, кг |
| 63 | 20 | 32 | 69 | 130 | 17 | 0,38 |
| 63 | 25 | 32 | 70 | 130 | 17 | 0,38 |
| 63 | 32 | 32 | 76 | 130 | 17 | 0,40 |
| 63 | 40 | 32 | 81 | 137 | 17 | 0,40 |
| 63 | 63 | 35 | 100 | 160 | 17 | 0,69 |
| *63 | 63 | 35 | 100 | 160 | 17 | 1,12 |
| **63 | 63 | 41 | 100 | 160 | 17 | 1,09 |
*Для использования с седловым отводом серии ELGEF Plus диаметрами 250-315 мм для врезки в трубу SDR 11 и диаметрами 250-400 мм для врезки в трубу SDR 17
**Для использования с седловым отводом серии ELGEF Plus диаметрами 110-225 мм для врезки в трубу SDR 11 и диаметрами 110-315 мм для врезки в трубу SDR 17
