Седловой отвод для врезки под давлением с интегрированной фрезой тип Top-Loading с удлиненным выходным патрубком, DAA TL [Копия от 21.02.2022 15:04:14]
Артикул: 753911606
- Применяется для адаптации ко всем диаметрам труб в заданной области с помощью прижимного приспособления FRIATOP. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки.
- Имеет интегрированную фрезу с верхним и нижним упором. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Надстройка врезного приспособления завариваемая (d3 50 = K). Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера.
- Адаптер для опрессовки и приводной ключ – см. раздел FRIATOOLS. Длина выходного патрубка рассчитана на две сварки. Другие размеры выходного патрубка обеспечиваются применением переходных муфт тип MR.
Техническая информация

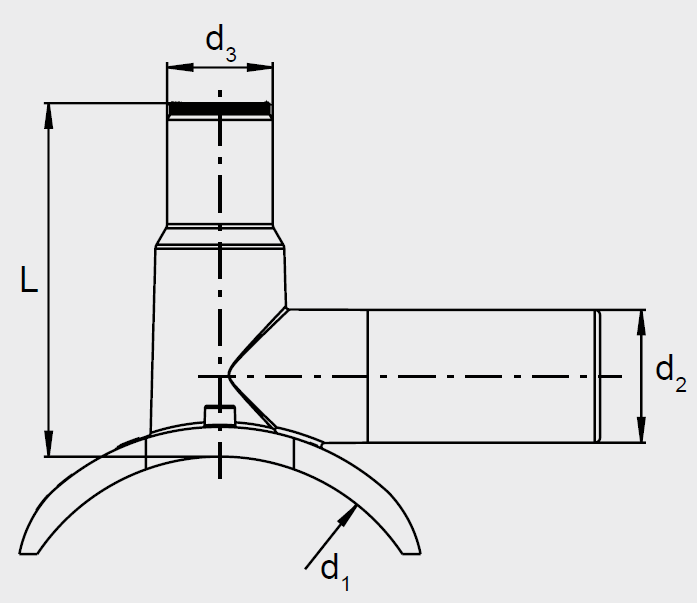

d1 | d2 | d3 | Врезное отверстие | L | Масса, кг/шт. |
250-315 (400) | 63 | 50 | 30 | 167 | 1,360 |
d1: d 250 до d 315 мм для труб SDR 11 и 17;
d1:> d 315 до d 400 мм для труб SDR 17
